高层住宅楼采暖通风系统设计CAD施工大样图(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：1874.02平方米
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：通风,采暖
• 冷热源：市政热网
• 采暖系统：散热器供暖,热水辐射
• 送风方式：散流器送风

附件详情

一、项目概要：

该项目是一个高层住宅建筑，总建筑面积1874.02平米，地上18层。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖干管平面图，采暖平面图，通风采暖平面图，采暖系统图，管井大样图，网点热表箱大样图等...

二、采暖工程：

该项目住宅采暖系统采用地板辐射供暖系统供暖,网点采暖系统采用散热器采暖系统，热源换热站.系统的定压问题在换热站内解决.采暖入口做法见辽2002T901-14.

采暖系统设计分两个区：1-11层为低区，12层以上为高区。

采暖系统热媒为45—55°c温水.连续供暖.采暖均采用 ,单独锁闭的采暖方式,采暖系统主立管采用异程式系统。

网点采暖系统采用水平单管串联系统，用"A"表示FTLF-75*75-600型铜铝复合型辐射散热器，中心距离为600mm，片距75mm，厚75mm标准工况下每柱散热量为160W，设计工况下每柱73.6W...

一层采暖平面图

二层采暖平面图

十二-十七层采暖平面图

十八层采暖平面图

三—十一层采暖平面图

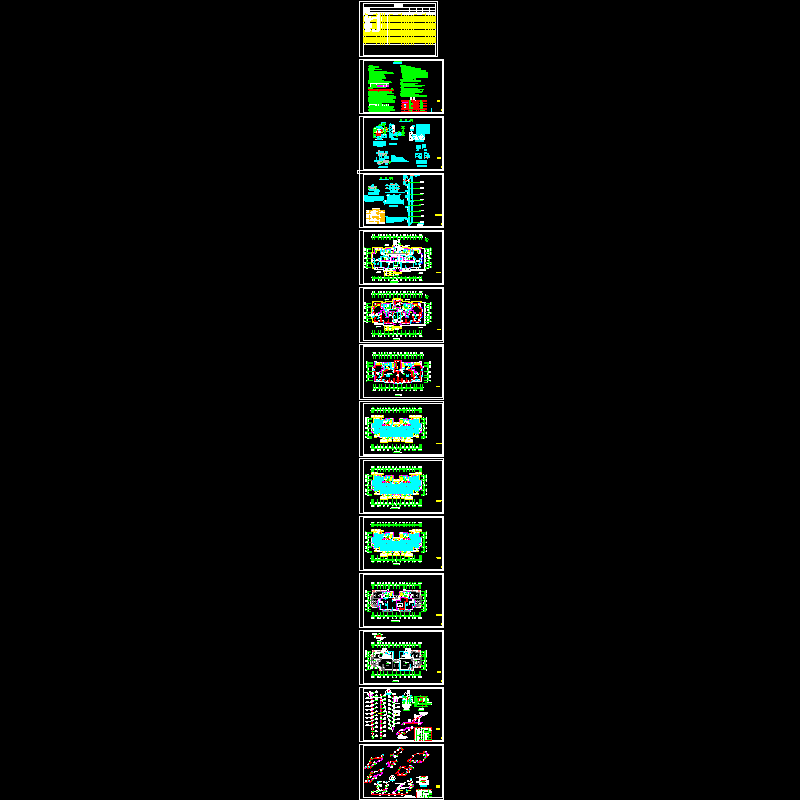

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
