3331平米4层社区医院空调通风采暖及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3331.3平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计施工说明

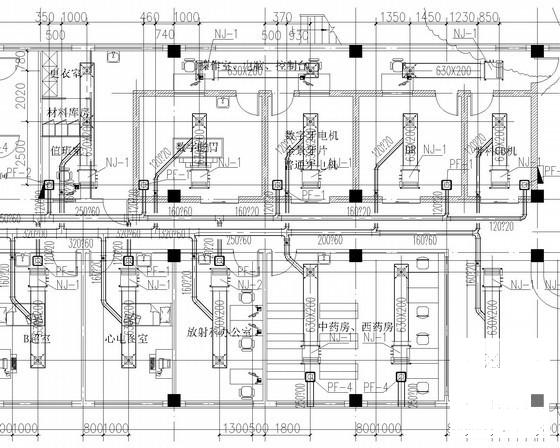

  • 一层风管平面图
  • 二层风管平面图
  • 一层水管平面图
  • 二层水管平面图
  • 一层采暖平面图
  • 二层采暖平面图
  • 采暖系统图
  • ...

附件详情

一、项目概要:
卫生服务综合楼建筑面积3331.30平方米,地上四层...
二、冷热源:
1.夏季采用变频多联机空调,冬季采用散热器采暖系统。
2.市政热网供给热水(75/50°C,)工作压力0.8MPa...
三、空调系统:
房间均采用天花板内置风管式室内机,房间内气流组织为散流器顶部送风,室内机单层百叶下部回风...
四、通风系统:
1.公共卫生间设排气扇,排风量按照10次/小时换气次数计算。
2.冷链室、药房、中药加工室设排气扇,排风量按照5次/小时换气次数计算。
3.门诊室、急诊室、放射室、病房换气次数不小于2次/小时,配药室换气次数不小于5次/小时...
五、防排烟系统:
1.本建筑地上有外窗的走廊、房间均采用自然排烟方式,各走廊、房间可开启外窗面积满足不小于房间面积2%的要求。
2.各楼梯间均为封闭楼梯间,均可通过可开启门窗天然采光和自然通风...

图纸共16张。

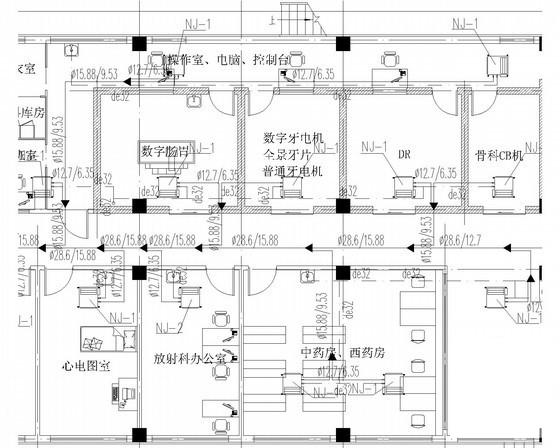

水管平面图

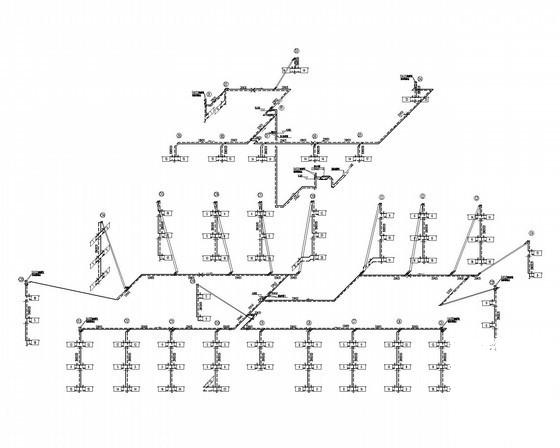

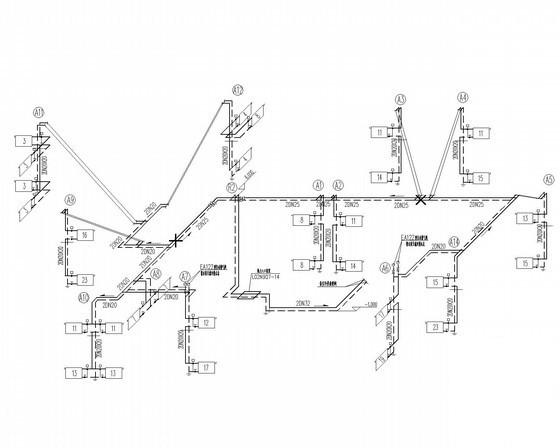

采暖系统图

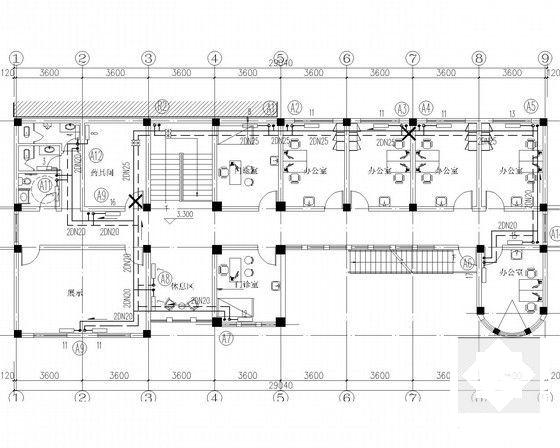

采暖平面图

系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 采暖通风空调设计 - 1
    采暖通风空调设计 - 1
  • 采暖通风空调设计 - 2
    采暖通风空调设计 - 2
  • 采暖通风空调设计 - 3
    采暖通风空调设计 - 3
  • 采暖通风空调设计 - 4
    采暖通风空调设计 - 4
  • 采暖通风空调设计 - 5
    采暖通风空调设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
