4层社区医院空调通风采暖及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
卫生服务综合楼建筑面积3331.30平方米，地上四层...
二、冷热源：

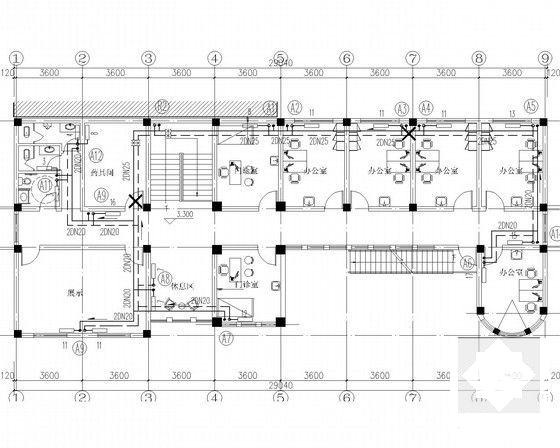

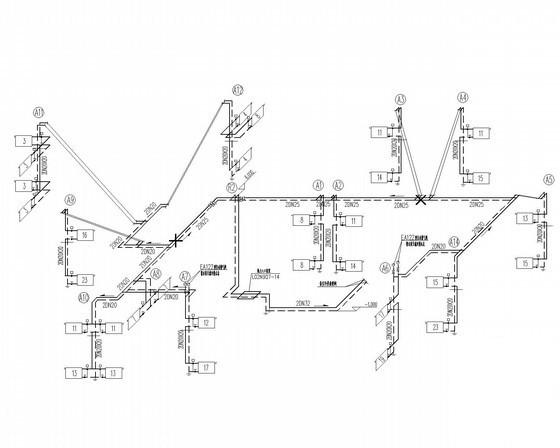

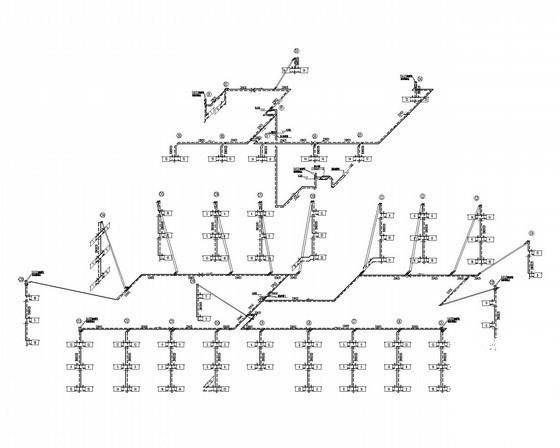

1.夏季采用变频多联机空调，冬季采用散热器采暖系统。
2.市政热网供给热水（75/50°C,）工作压力0.8MPa...

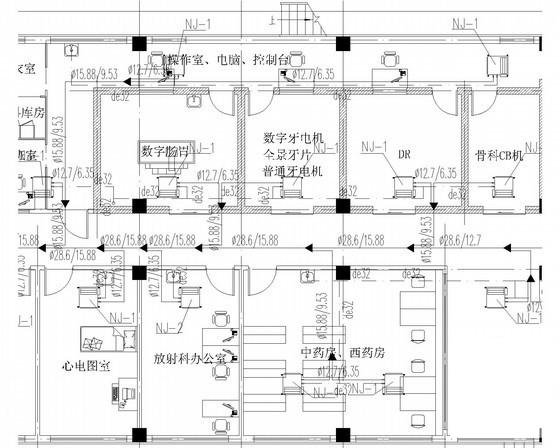

三、空调系统：
房间均采用天花板内置风管式室内机，房间内气流组织为散流器顶部送风，室内机单层百叶下部回风...

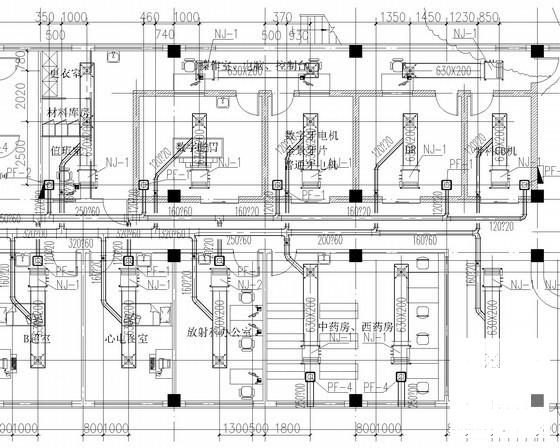

四、通风系统：
1.公共卫生间设排气扇，排风量按照10次/小时换气次数计算。
2.冷链室、药房、中药加工室设排气扇，排风量按照5次/小时换气次数计算。
3.门诊室、急诊室、放射室、病房换气次数不小于2次/小时，配药室换气次数不小于5次/小时...
五、防排烟系统：
1.本建筑地上有外窗的走廊、房间均采用自然排烟方式,各走廊、房间可开启外窗面积满足不小于房间面积2%的要求。
2.各楼梯间均为封闭楼梯间，均可通过可开启门窗天然采光和自然通风...

图纸共16张。
