一份多层医院系列建筑采暖通风及防排烟系统设计CAD施工方案图纸

ghjkkkff · 发表于 2020-3-31 19:16:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：医疗
建筑高度：多层建筑
建筑面积：13500平方米
地上层数：5层
图纸设计深度：施工图
参考图纸：31张
图纸年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：市政热网,空气调节器
空调系统：制冷剂系统
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目地址：上海

附件详情

一、附件详情：

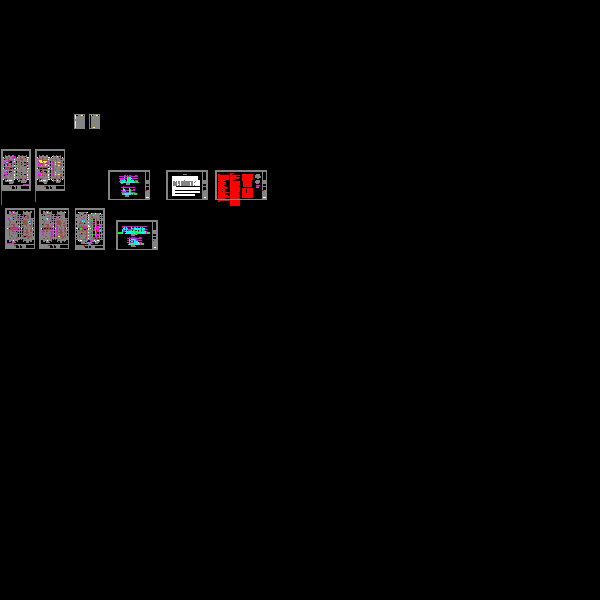

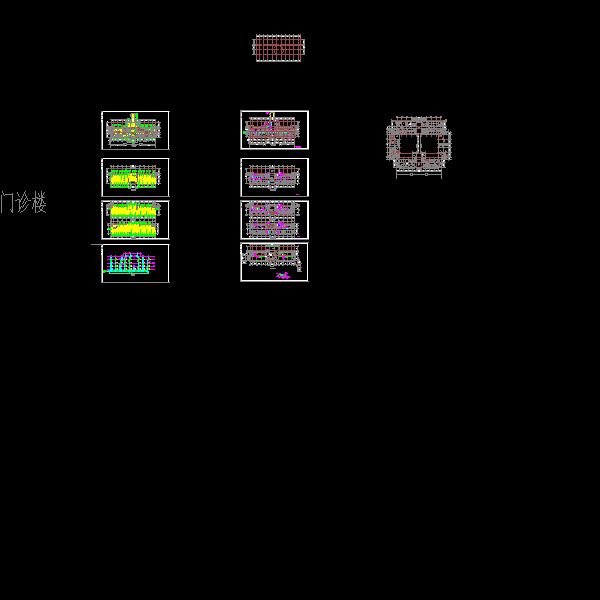

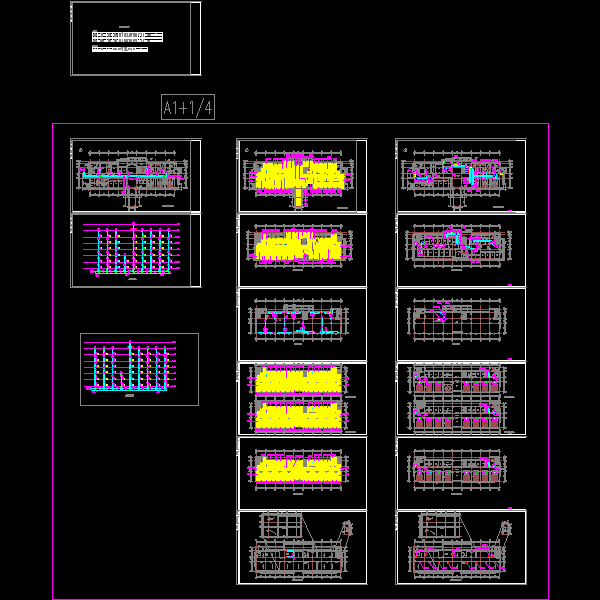

该项目是一个高层酒店建筑，地上5层，建筑面积约13500平米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖通风平面图，地暖平面图，采暖系统图，采暖干管平面图，通风平面图，采暖系统图等...

二、采暖工程：

采暖热源由院区的换热站提供二次采暖热水，供回水温度50°C~40°C,压力20米水柱，大楼内采暖系统的补水和定压由园区内热交换站解决。采暖房间均采用地板辐射采暖，干管系统为下供下回。干管在地沟内敷设。厨房、库房及局部设备用房采用散热片。门诊楼、医技楼、洗消中心和传统疗法楼分别单独设置环路，另外为手术室机房和厨房分别预留一个环路...

三、通风系统：

1.厕所间、污洗间设排风系统，排风量为10次/时；
2.水泵间，配电间设排风系统，排风量为5次/时；
3.厨房换气次数为40次/时，85%由排气罩排出，15%由全面换气排出。油烟经排烟罩中过滤器初滤后，由风机抽至屋顶的静电油雾净化器中处理，达标后经风机排放到大气稀释...

四、防排烟系统：

1、楼梯间、走廊设有符合要求的可开启外窗，采用自然排烟。
2、局部走廊（门诊楼四层和医技楼二层）设置机械排烟，排烟量按120m3/（m2*h）
3、房间面积大于300平方的房间设合要求的可开启的外窗，采用自然排烟...
