居民住宅小区采暖通风系统设计CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：3189.13平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

该项目位山东省，是一个居民住宅小区建筑，地上6层，地下1层，建筑面积3189.13平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图及水暖井大样图，安装大样图等...

二~五层采暖平面图

六层采暖平面图

阁楼层采暖平面图

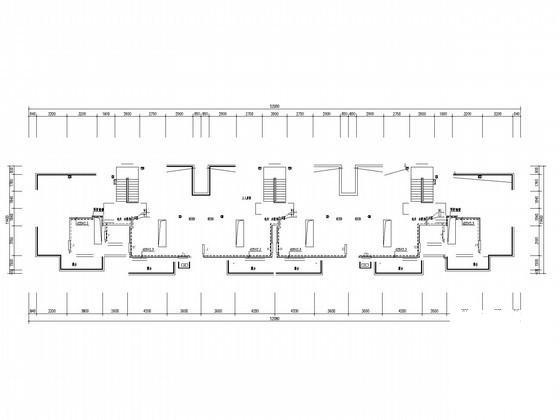

第 1 张图

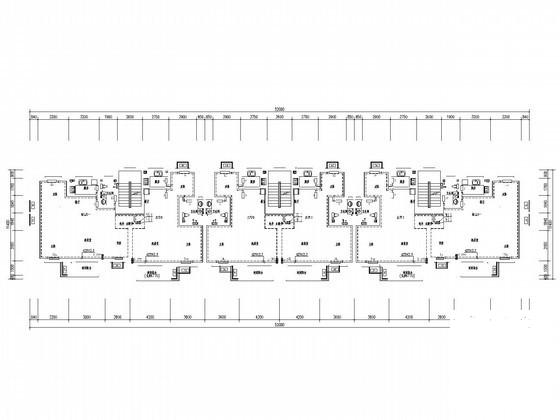

第 2 张图

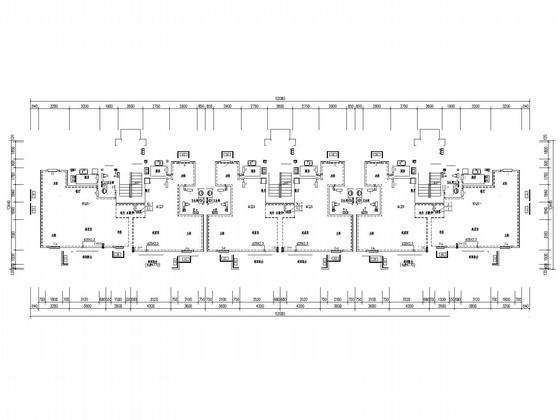

第 3 张图

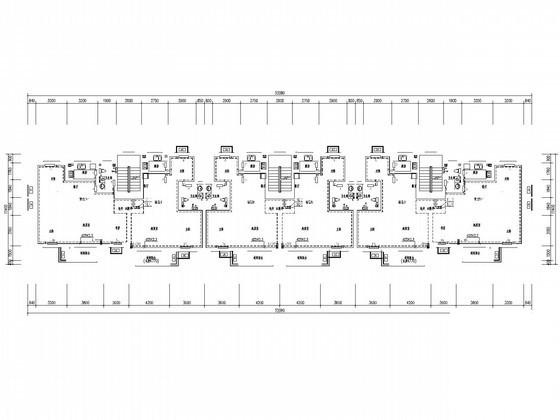

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
