多层居民楼采暖通风系统设计施工CAD大样图

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：2385.69平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：10张
设计年代：近代
设计内容：通风,采暖,冷热源
冷热源：市政热网
采暖系统：散热器供暖
送风方式：散流器送风
项目所在地：山东

附件详情

一、项目概要：

该项目是一个多层居民楼建筑。地上六层，地下一层，总建筑面积2385.69平方米。图纸内容包含设计施工说明，主要设备材料表及图例，采暖平面图，采暖系统图及水暖井大样图，安装大样图等...

二、采暖系统：

采暖热媒为低温热水，供水温度为75℃，，回水温度为50℃，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给；单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...

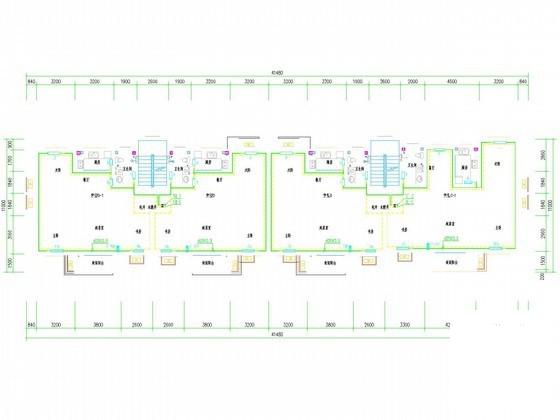

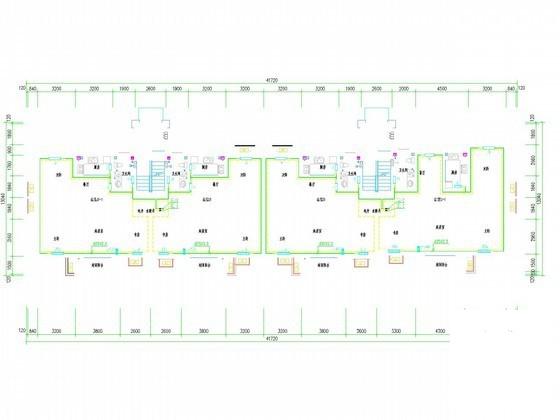

二~五层采暖平面图

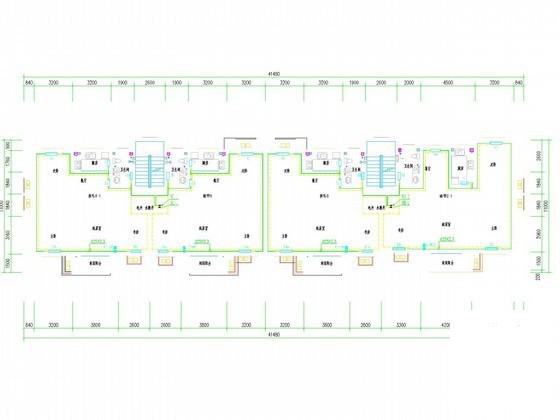

六层采暖平面图

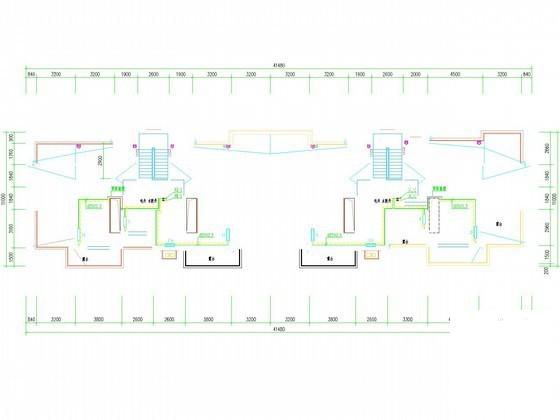

阁楼层采暖平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
