一份16层商业酒店式公寓通风排烟系统设计CAD施工图纸（人防设计）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计内容：通风,防排烟
• 送风方式：散流器送风
• 项目所在地：江苏

附件详情

一、项目概要：
该项目地上16层，地下1层。建筑高度为51.9m,属一类高层建筑...
二、防排烟系统：
1.该项目的消防电梯间合用前室采用机械加压送风的防烟方式。
2.楼梯间分别设置加压送风系统的防烟方式。
3.地上房间均采用自然排烟...
三、控制系统：
1.正压送风系统中的：正压送风机要求能与消防控制中心连锁控制。
2.火灾时连动风机运行排烟。当烟气温度超过280℃排烟防火阀关闭同时连锁停止排烟风机运行...

图纸共38张。

战时通风平面图

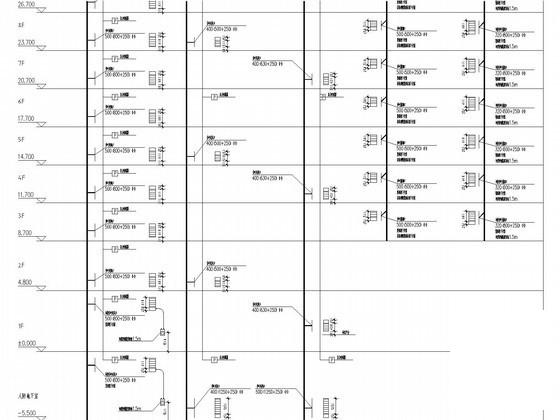

防排烟系统图

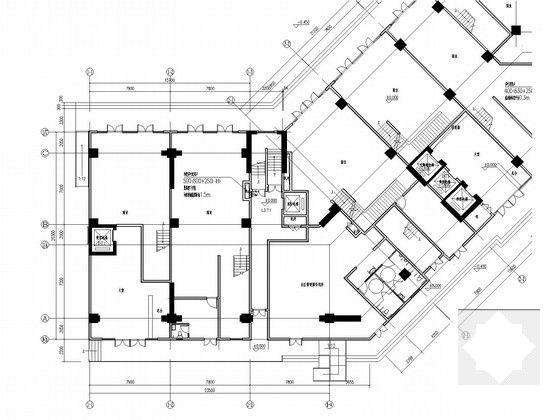

首层平面图

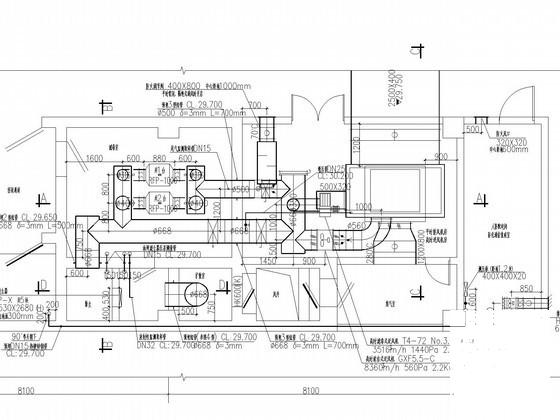

排风机房大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
