一份5层大型商业广场通风排烟系统设计CAD施工图纸

kangkang · 发表于 2020-2-26 08:59:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：60127平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：9张
设计年代：近代
设计内容：空调,通风,防排烟,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统
全空气系统：定风量,单风道
水系统：双管制,同程式,闭式
节点大样：管道支吊架
项目所在地：浙江

附件详情

通风排烟设计说明

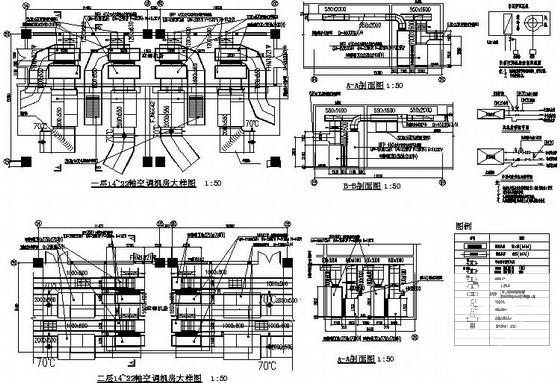

空调大样图

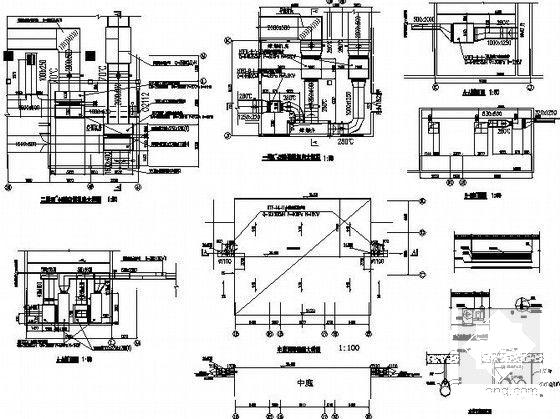

排烟机房大样图

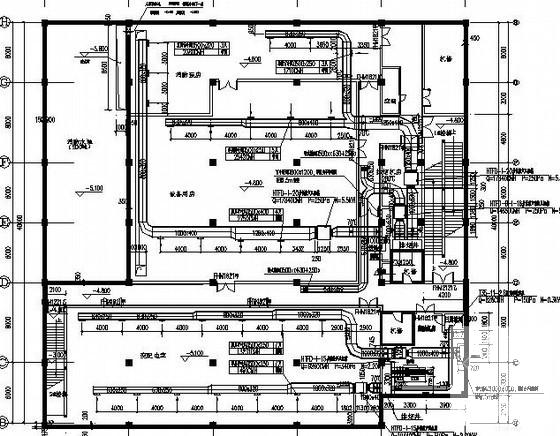

地下室防排烟平面图

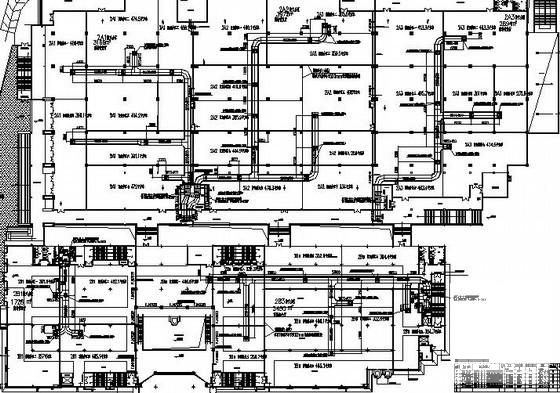

地上层防排烟平面图

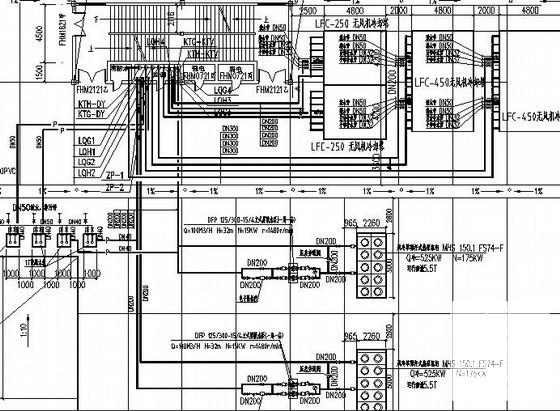

屋面防排烟平面图、屋面空调平面图
......

附件详情

一、项目概要：
项目总建筑面积60127M2，其中地上58424M2，地下1703M2，该项目属于二类高层，商住建筑，下面二层为商业（一层设超市，二层为服装大卖场）,商业部分建筑面积为18524M,上面五层为住宅,住宅出入口与商业完全分开。
二、设计内容
1、冷热源：一层超市及大空间办公部分采用两台单螺杆式冷水机组一对一配置冷却水泵和冷冻水泵，主机设于地下室，无风机冷却塔设与屋面。除一层超市及大空间办公部分外的商场空调采用离心式冷水机组；离心式冷水机组COP>5.60，单螺杆式冷水机组COP>5.10，风冷单螺杆式热泵机组COP>3.20......
2、空调水路系统：空调水路系统为双管制同程管系统，系统采用闭式膨胀水箱定压方式，设于屋顶层屋面......
3、空调风路系统设计：该项目商场、超市采用全空气空调系统，KTV采用风机盘管加新风系统。商场、超市、电影厅采用低速单风道全空气系统,气流组织为下送上回方式，在人员密度相对较大且变化较大的如超市、商场等根据室内CO2浓度符合卫生标准的前提下检测增加或是减少新风最.....
4、通风排烟系统：
（1）地下一层日用油箱间设计机械排风系统,并与相应的浓度报警装置连锁.风机为防爆型.换气次数>12次/h。
（2）地下室走道采用机械排烟，排烟风机排烟量为14880CMH。由补风竖井补风。
（3）地下室走道采用机械排烟，排烟风机排烟量为14880CMH。由补风竖井补风。
（4）地上每层均进行防火分区，每个防烟分区采用挡烟垂壁吊顶下来500mm以用分隔，排烟量按最大防烟分区的120M3/H确定排烟风机。自然补风......

，图纸共9张。
