高层住宅楼建筑采暖通风及防排烟系统设计CAD施工图纸（人防设计）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：21934.05平方米
• 建筑地上层数：32层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟,冷热源,人防
• 冷热源：市政热网
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目所在地：河北

附件详情

一、项目概要：

该项目位于河北省，是一个高层住宅建筑，地上32层，地下3层，建筑面积21934.05平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，人防设计说明， 战时人防通风 平面图，采暖干管及通风平面图，采暖平面图，通风平面图，管井详图，采暖系统透视图等...

二、采暖设计：

该项目冬季设集中采暖，其中一～十一层为低区，十二~二十二为中区，二十三～三十二层为高区。
1.热源：该项目采暖热媒为50/40°C热水，由小区换热站提供，补水定压在换热站内解决。
2.采暖热负荷和阻力损失:本楼热负荷为:511.7Kw，热指标：41.05w/m2.
3.本建筑采暖形式为 分户计量 ，低温热水地板辐射采暖系统，分集水器明设。
4.采暖单元热力入户管径为DN80，总热量表采用PHRLB超声波热量表，口径为DN50，流量：15m/h；单元热量表安装于地下一层热计量间。
5. 每组分集水器供水支管设置自力温控调节阀。KV=5,温控器设置于客厅，距地1.4m安装（可与客厅照明开关并排设置）。

三、通风设计：

1.厕所由卫生间通风器经变压式风道排至屋顶，由电气专业预留电量和插座。
2.厨房设机械排风系统，由脱排油烟机经变压式风道排至屋顶，由电气专业预留电量和插座。
3.电梯机房设机械排风系统，换气次数为15次/h，由隔墙用百叶窗换气扇直接排至室外。
4.强、弱电间设机械通风，换气次数为6次/h。由隔墙用百叶窗换气扇排至走道。
5.地下储藏间自然通风排烟，开窗面积满足相应的规范要求。

四、防排烟系统：

地下二层~三十二层防烟楼梯间及其前室、合用前室采用自然防排烟,开窗面积满足规范要求...

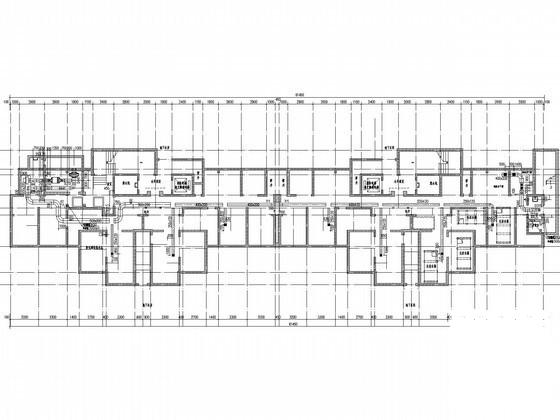

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
