高层住宅综合建筑通风防排烟系统设计CAD施工图纸（人防设计）(散流器送风)(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,教育
• 建筑高度：高层建筑
• 建筑面积：82594.01平方米
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：通风,防排烟,冷热源,人防
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：浙江

附件详情

一、项目概要：

该项目位于浙江省，是一个高层住宅综合建筑，总建筑面积82594.01平米，地上18层，地下1层。图纸内容包含设计及施工说明，主要设备材料表及图例，通风平面图，加压送风平面图，地下室平时通风平面图，地下室战时通风平面图，地下室防烟分区示意图，地下室人防指标等...

二、冷热源：分体空调...

三、通风系统：

1.公共卫生间按换气次数8次/时设置通风设施。
2.住宅卫生间有窗采用自然通风，无窗为其预留排气井。
3.厨房设计有厂方自理，该资料为其预留排烟井。
4.地下汽车库设置机械排风系统，排风量按6次/h，排风系统与排烟系统共用，采用车道自然进风。
5.发电机房按换气次数12次/时，储油间按6次/时设置通风设施，建筑为其预留排烟井。
6.配电按换气次数12次/时设置通风设施。
7.消防水泵发按换气次数6次/时设置通风设施...

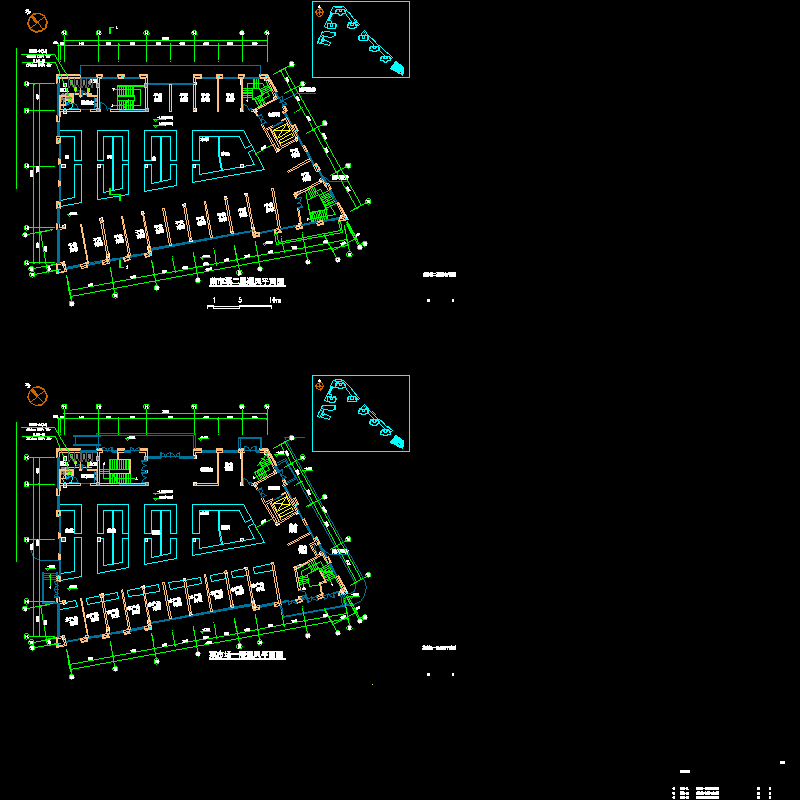

1#、2#、3#楼一层通风平面图(二)

幼儿园一层通风平面图

幼儿园二层通风平面图

幼儿园三层通风平面图

地下室平时通风平面图

（通初）1#2#3#_t3.dwg

（通初）4#5#6#楼_t3.dwg

（通初）菜市场_t6_t3.dwg

（通初）牛山地下室初步1_t3.dwg

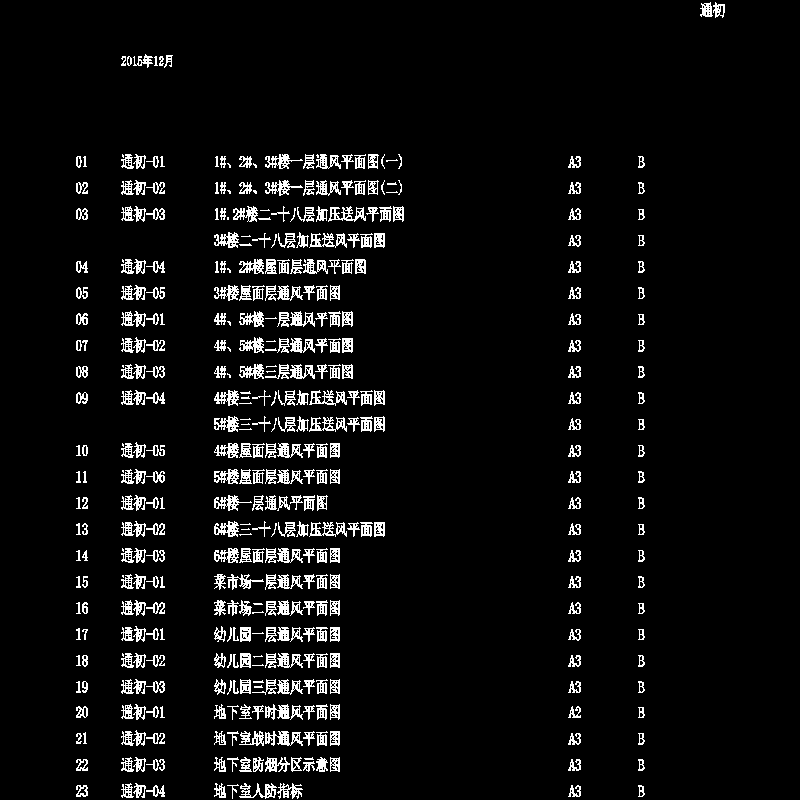

目录_t3.dwg

燃气初步设计.dwg

幼儿园平立剖面2015.11.10_t8_t6_t3.dwg

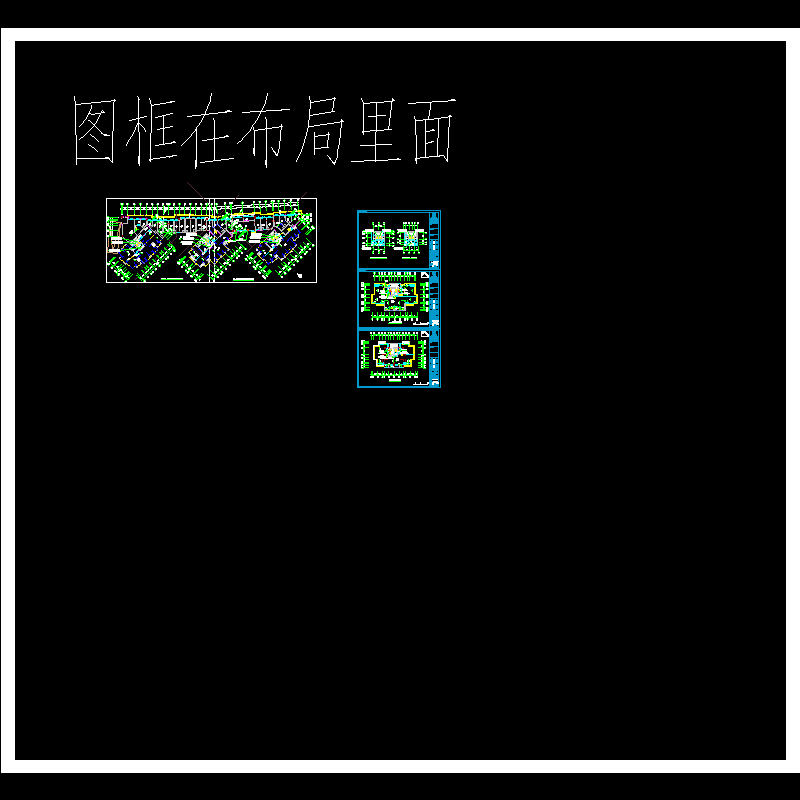

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
