一份办公建筑空调通风及防排烟系统设计CAD施工图纸（变冷媒流量空调系统）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：35张

附件详情

一、项目概要：
建筑高度为55.90米。建筑面积为23352m2，一至三层为裙房，四层以上为标准层，地上部分均为办公建筑...
二、空调系统：
1.该项目办公用房均设置变冷媒流量空调系统。
2.该项目空调新风系统采用全热交换器，全热交换器热回收效率大于65%...
三、通风系统：
1.中庭共设置1套机械排烟系统，风机放置于裙房屋面。排烟量按照体积的6次/h换气次数计算。
2.主楼部分核心筒区域消防电梯前室设置正压送风系统。前室设计送风量：25000m3/h...

图纸共35张。

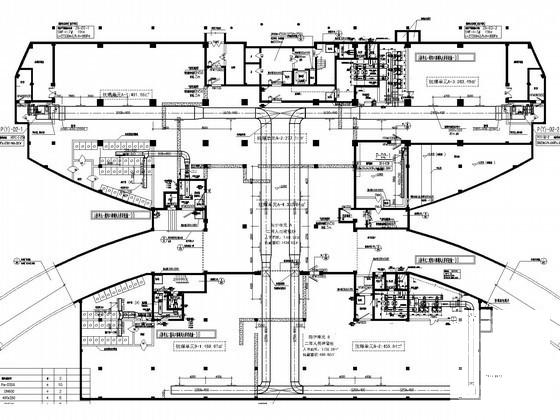

暖通风管平面图

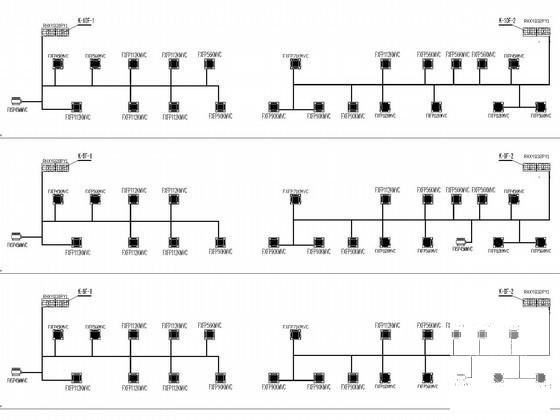

空调系统流程图

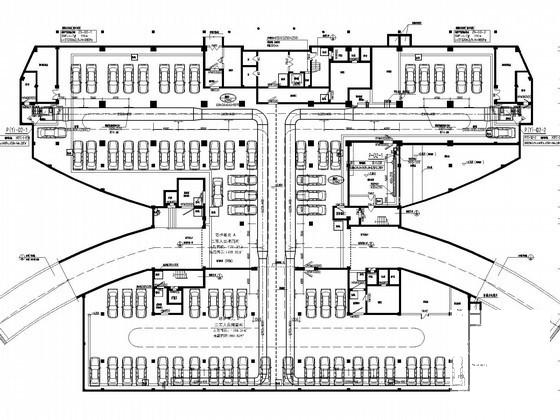

战时通风平面图

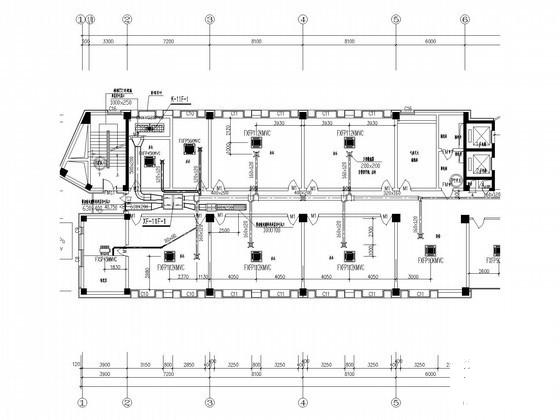

第 1 张图
