大桥主墩菱形挂篮预压专项施工方案(连续刚构)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、工程简介 1
• 二、挂篮结构设计 1
• 三、试验目的 4
• 四、试验前的检查 4
• 五、预压方法 4
• 六、安全及环保要求 11
• 七、应急预案 11

附件详情

大桥主墩连续刚构全长260m，上部结构：双幅75+110+75m连续刚构，最大孔跨110m；挂篮预压的重量为101#段的重量的1.2倍。
……
本连续梁采用的挂篮均为菱形挂篮，结构简单，杆件受力明确，承载能力大，弹性变形小，安装与拆卸方便，移动灵活，定位准确，调整方便。在26m长的起步长度内，同时安装2只挂篮，前后作业面开阔，便于混凝土的运输和浇筑。主要技术参数如下：
适用于最大梁段重300吨（本连续梁最大梁段101#段重196.3t）；
箱梁最大梁段长度4.0m；
箱梁梁高：4.6~2.0m；
挂篮行走方式：液压千斤顶牵引式；
提升模板方式：挂篮吊杆吊装；
挂篮总重176.1t【主桁系统重35.6t、走行锚固系统22.3t、导向系统17t、底篮系统29.3t、平台防护系统7.8t、前上横梁24.4t、吊挂系统5.2t、挂篮外模24.7t、配件及其它工具9.8t】；
挂篮顶梁最大挠度：＜20mm；
桥梁纵坡：南端2.4%、北端3.5%。
本挂篮主要由七个系统组成，即主桁承重系统、走形系统、导向系统、底篮系统、吊挂系统、模板系统、平台防护系统。
……
共15页，约4500字。

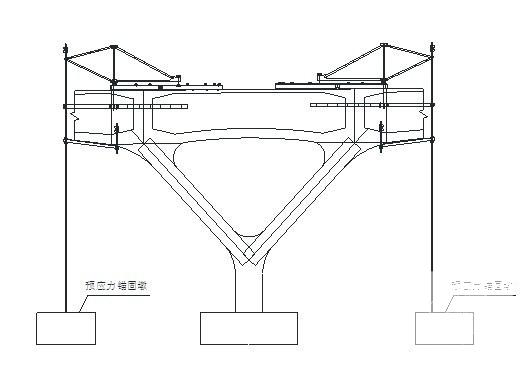

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
