一份足疗馆消防改造CAD平面图(自动喷水灭火系统)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐餐饮

附件详情

1、该项目为北京xx山庄NW楼首层里的足疗馆，面积为229m2,层高为4.5m。
2、本施工图设计内容包括消防、喷洒及灭火器系统的设计。消火栓给水系统水源：来自小区消防管网，会所地下室设有消防水池与消防管网相连。
水量：本建筑耐火等级为二级。室外消火栓用水量为15L/s,室内消火栓用水量为10L/s,同时使用水枪数量为2支。
水压：会所地下室消防泵房内设消防泵两台，工作压力为0.55MPa。系统：从原有的首层消防环网上接出支管连接消火栓。
自动喷水灭火系统水源：来自小区消防管网，会所地下室设有消防水池与消防管网相连。水量：本建筑火灾危险等级按照中危I级设计，灭火用水量为16L/s。水压：会所地下室设消防泵房，其中设喷洒泵两台，工作压力为0.65MPa。系统：自动喷洒平时管网压力由位于位于会所地下室消防泵房内的喷淋稳压泵维持，火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。喷头：均采用ZSTP15/68°c玻璃球喷头。
移动式灭火器本建筑设干粉磷酸铵盐手提式灭火器，数量详见平面图。灭火器的配置位置详见平面图.

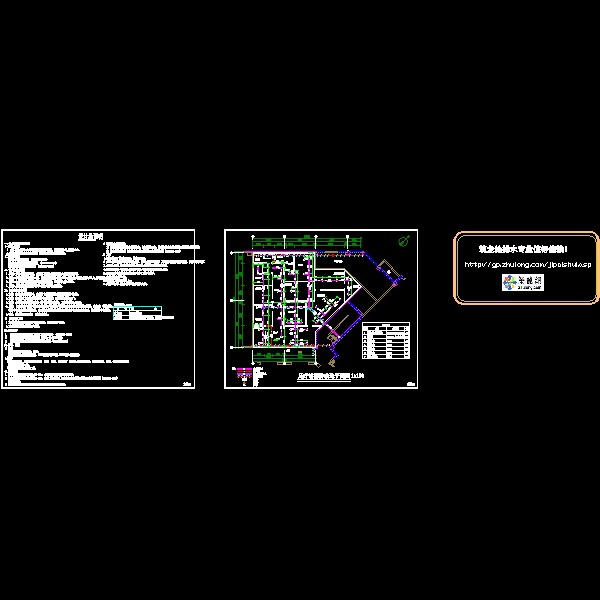

第 1 张图
