2层小区住宅楼电气CAD施工图纸(TN-C-S)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：12层
• 图纸设计深度：施工图
• 参考图纸：19张
• 地下室用途：其它
• 接地方式：TN-C-S
• 强电设计：低压配电,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、 说明
• 2、强电系统图
• 3、弱电系统图
• 4、干线配电平面图
• 5、强电平面图
• 6、
• 7、等电位联结平面
• 8、屋顶防雷平面

附件详情

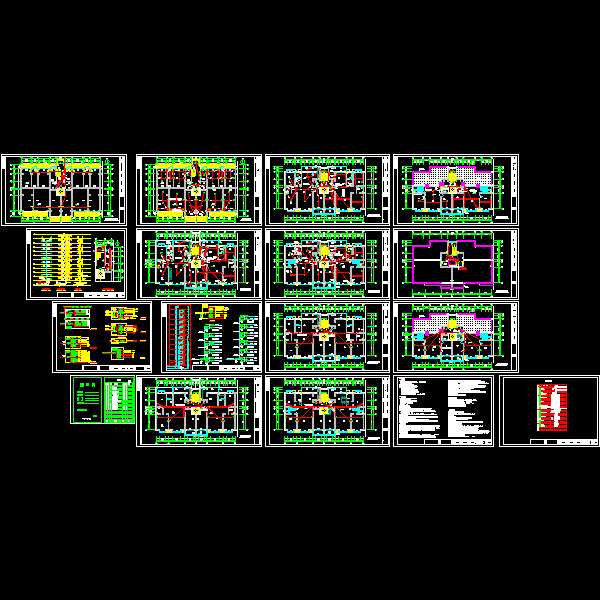

该附件是小区住宅楼全套电气施工图纸，总共19张。
本建筑为高层住宅建筑，一层为储藏室。二到十二层为住宅。该项目属于二类高层建筑。
该项目设计包括红线内的以下电气系统：1）220/380V配电系统；2）建筑物防雷.接地系统及安全措施；3）有线电视系统；4）电话系统及网络通信系统；5）访客对讲系统；

二层弱电平面

弱电系统图

图

第 1 张图
