[框支剪力墙结构]框架剪力墙结构11层地块住宅小区住宅楼建筑结构水电消防CAD施工图纸

[复制链接]

0

主题

0

帖子

565

积分

超级版主

Rank: 8Rank: 8

积分
565
发表于 2020-1-21 22:44:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:8714.6平米
  • 建筑高度:35.95m
  • 地上层数:11层
  • 地下层数:1层
  • 效果图:无

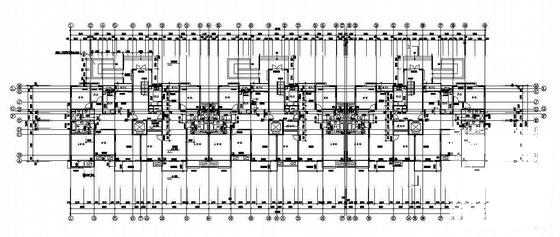

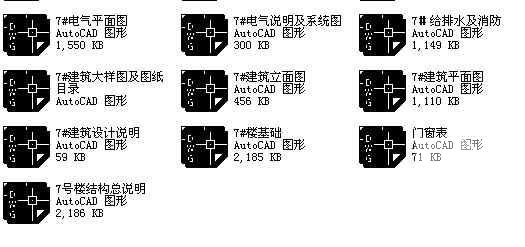

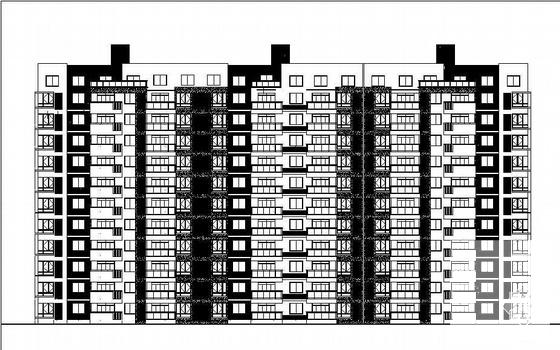

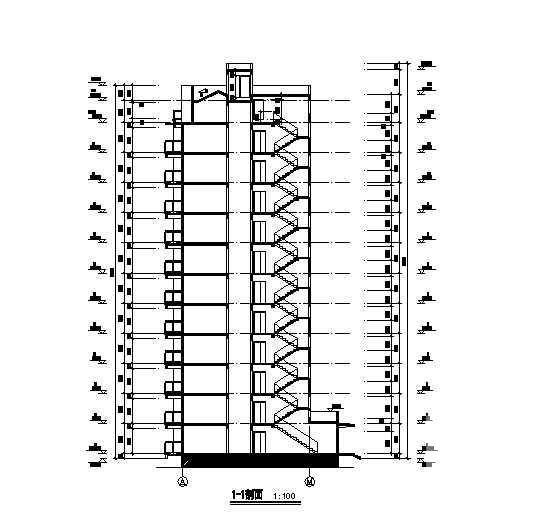

附件详情 建筑概况:总称为南通某地块住宅小区项目,   建筑名称:该项目为7号楼,建筑层数地上十一层,地下一层(另详)。建筑总高度35.95m, 建筑等级一类高层,地上部分建筑面积 8714.6m ,阁楼建筑面积508.8m 。   工程年限 : 50年   建筑结构形式 : 框支剪力墙结构.   建筑耐火等级:地上 二级   屋面防水等级:二级   抗震级别 : 6度   图纸内容有建筑结构水电及消防施工图,内容包括楼基础、平立面图、建筑大样、图纸目录、给排水消防、电气说明及系统图、电气平面图等等


相关资源汇总集:剪力墙结构住宅  剪力墙结构住宅楼  框架剪力墙结构住宅楼  剪力墙住宅楼结构  住宅小区建筑cad

温馨提示:该资料由网友于2020-1-21 22:44:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12s0cc1efcd1d2ced.rar

7.54 MB

下载  售价: 100 积分    赚积分
