24米深基坑排桩（地下连续墙）加三道混凝土内支撑支护施工CAD大样图(水泥搅拌桩)(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明（一）
• 设计总说明（二）
• 设计总说明（三）
• 总平面图
• 第一阶段 平面布置图
• 第二阶段平面布置图
• 第三阶段平面布置图
• 第一道内支撑布置图
• 第二道内支撑布置图
• 第三道内支撑布置图
• 第四道内支撑布置图
• 剖面图（一）
• 剖面图（二）
• 剖面图（三）
• 剖面图（四）
• 剖面图（五）
• 剖面图（六）
• 剖面图（七）
• 剖面图（八）
• 剖面图（九）
• 桩配筋详图
• 立柱详图
• 节点大样图（一）
• 节点大样图（二）
• 立柱桩定位详图
• 第一阶段土方开始示意图
• 第二阶段土方开始示意图
• 第三阶段土方开始示意图
• 开挖工况（一）
• 开挖工况（二）
• 开挖工况（三）
• 开挖工况（四）
• 开挖工况（五）
• 开挖工况（六）
• 开挖工况（七）
• 开挖工况（八）
• 开挖工况（九）
• 监测平面图

附件详情

基坑开挖深度15.65米，核心筒坑中坑部位开挖深度24.15米。基坑平面尺寸较大，东西长约为290m，南北长约240m，应考虑由于温差变化对大跨度支撑体系的影响。土质条件相对较差，在基坑开挖范围内均为淤泥，含水量达到58.8% 高压缩性。
【支护设计】
基坑围护采用“盆”式开挖中心岛后 三道砼内支撑排桩（地下连续墙）顺作法建筑结构形式。水泥搅拌桩对边坡以及被动区加固。
含设计方案及20张CAD图，编制于2014年。

施工栈桥

基坑支护剖面图

地下连续墙标准段配筋

支护桩大样

地连墙基坑支护剖面图

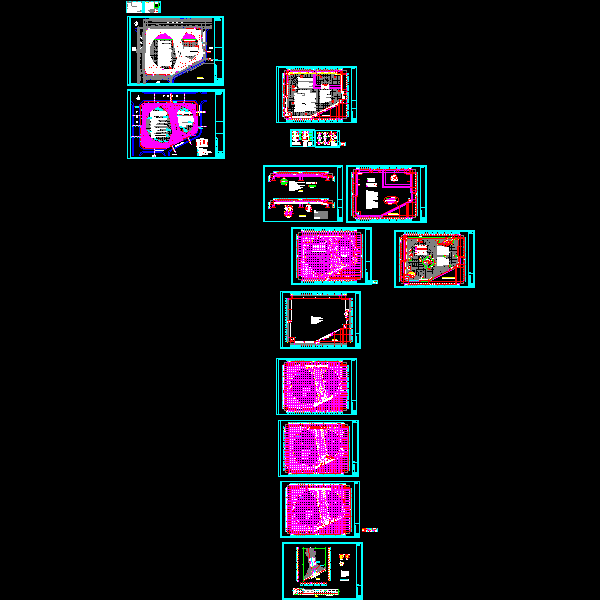

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-31 18:03:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
