城市道路简支空心板桥CAD施工大样图设计35张(钢筋构造图)(dwg)

guiqulai · 发表于 2020-6-22 21:53:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

施工图设计目录
施工图设计说明
工程数量表
平面布置图
桥型布置图
空心板一般构造图

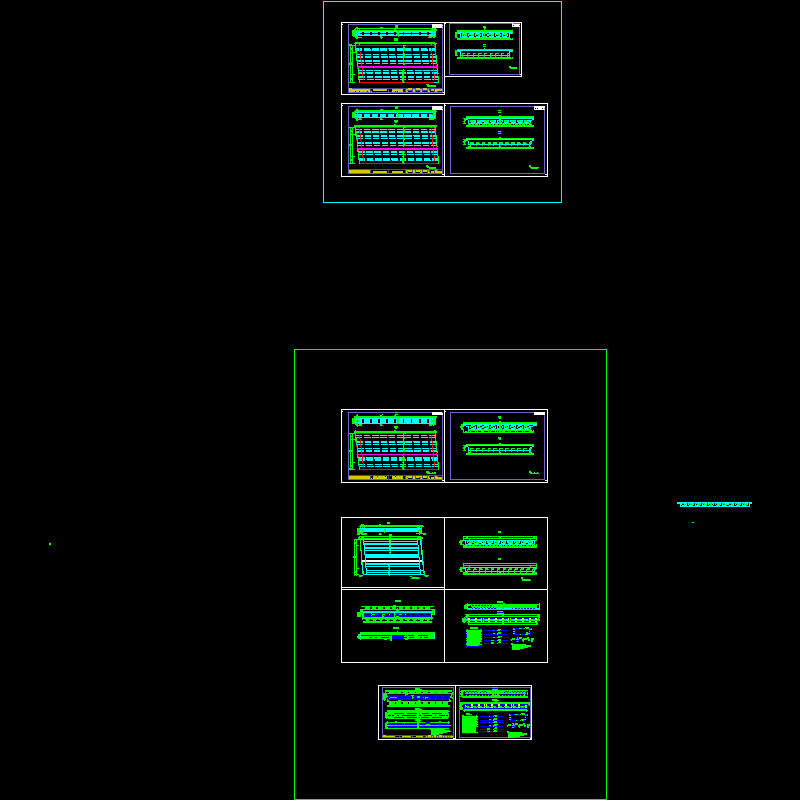

空心板钢筋布置图

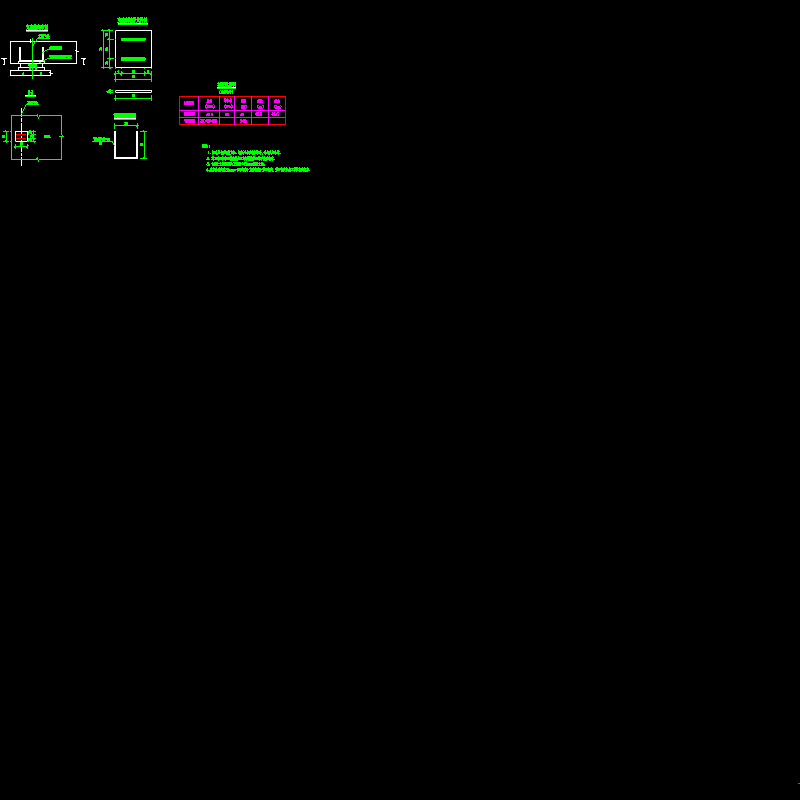

支座垫石及预埋钢板大样图

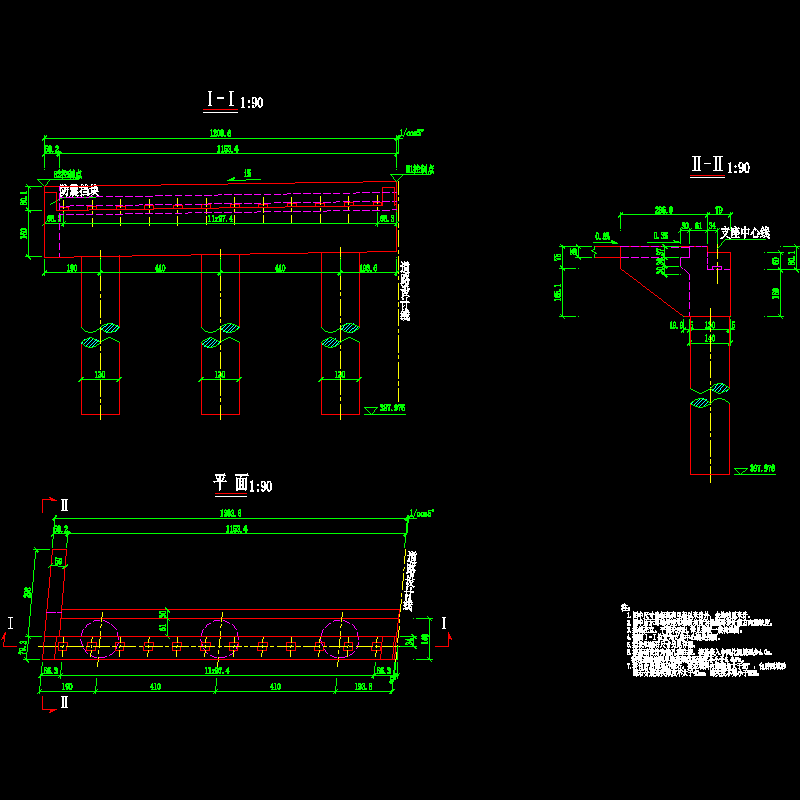

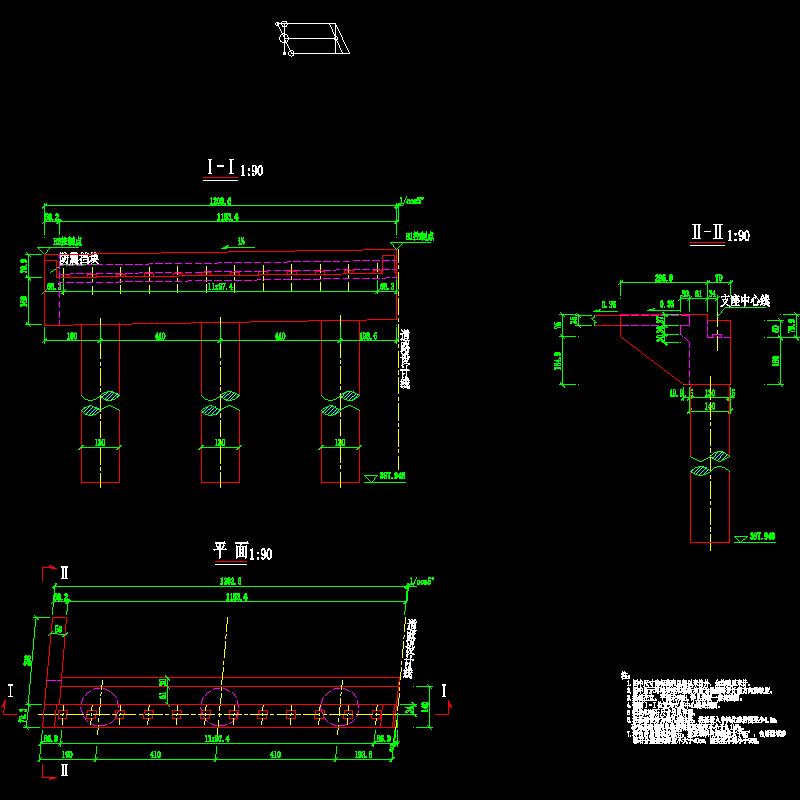

桥台一般构造图

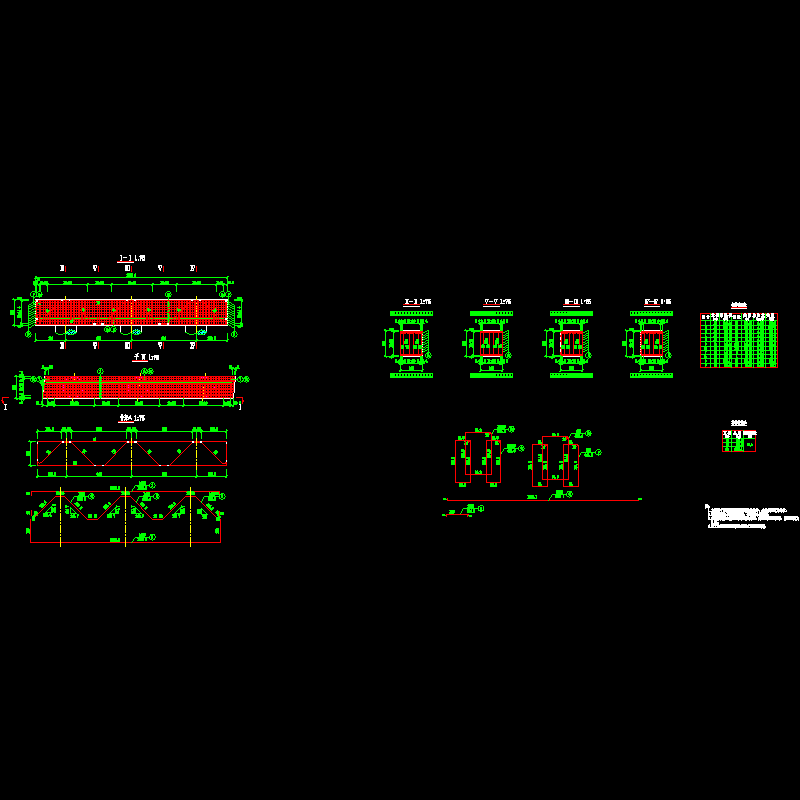

盖梁钢筋布置图

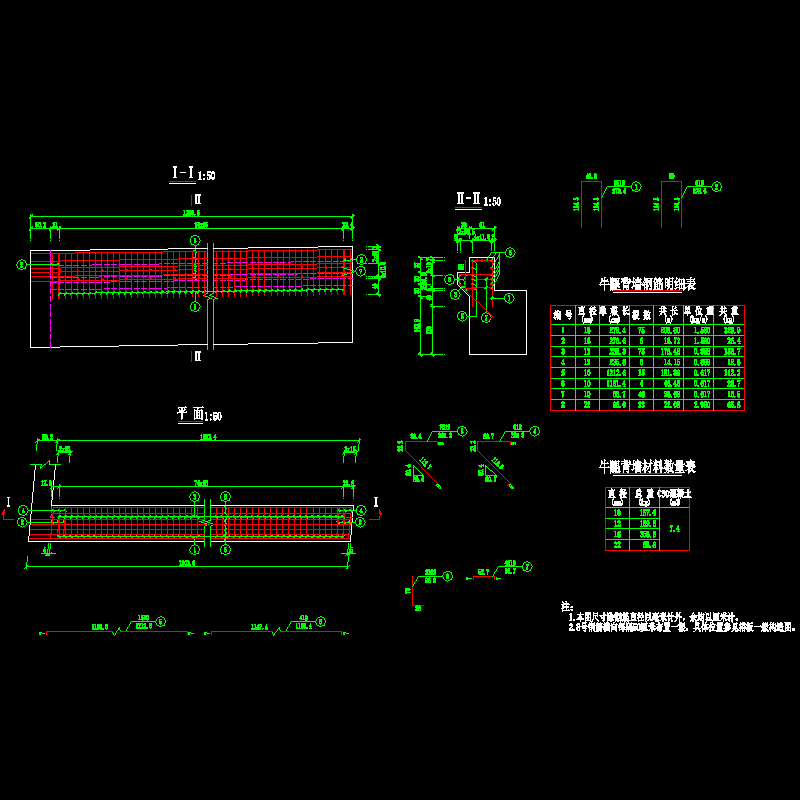

背墙钢筋布置图
耳墙钢筋布置图
桥台桩基钢筋布置图
垫石及挡块钢筋布置图
桥台搭板钢筋布置图
桥面排水构造图
桥面铺装构造图
伸缩缝一般构造图
人行道构造图
人行道栏杆一般构造图

附件详情

该桥为10米钢筋混凝土简支空心板桥，桥梁全长16米，桥梁全宽24米，横向布置为：4m（人行道） 8m（车行道） 8m（车行道） 4m（人行道）。全桥横向分四幅设置，边上人行道与非机动车道为一幅，侧分带与中间车行道部分设置为两幅空心板，每两幅空心板之间设置2厘米的变形缝。
桥梁平面位于直线段与道路斜交，斜交角度5度，桥面设双向1.5%的横坡，横坡采用梁体倾斜放置。
……
主要技术标准：
（1）道路等级：城市次干道；
（2）计算行车速度： 30km/h；
（3）路幅宽度：24m；
（4）桥梁横坡：车行道双向1.5%，人行道单向1.5%。
（5）桥梁横断面宽度：4m（人行道） 8m（车行道） 8m（车行道） 4m（人行道）=24m。
（6）设计荷载：汽车荷载，城 -A级；人群荷载：3.5kN/m2；桥上人行栏杆上竖向荷载为1.2KN/m,水平向外荷载为2.5KN/m。
（7）设计基准期：100年；结构重要性系数1.0；设计安全等级：二级。
……
上部结构：
上部结构采用10米简支空心板梁，空心板板高为0.6米；空心板截面顶板宽11.99米，底板宽11.3米，空心板内挖0.3米的方形孔，顶板厚0.15米，底板厚0.15米。
下部结构：
桥台：根据地质报告，本桥桥台设计为桩基轻型桥台式的组合桥台，桥台横向设为两幅，两幅之间设置2厘米的沉降缝。桥台盖梁高1.6米，桩基直径为1.3米。
……
共35张，编制于2013年。
