该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：体育
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：11张
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
送风方式：散流器送风
-
项目所在地：湖北
附件详情
该项目位于湖北省，是一个大型体育中心建筑，地上3层。图纸内容包含设计及施工说明，主要设备材料表及图例，空调风管、通风及防排烟平面，空调水管平面，体育馆送风剖面图等...
湖北大型体育中心空调通风及防排烟系统设计施工

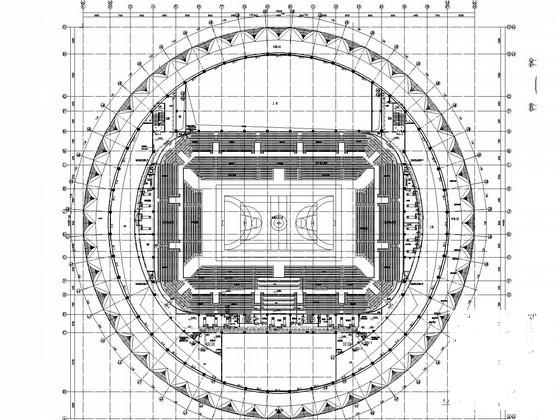

一层空调水管及通风平面图

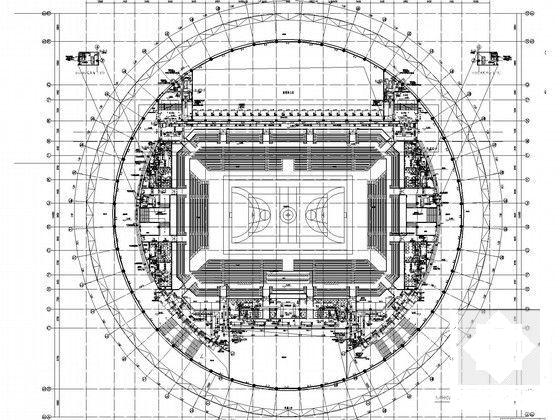

三层空调水管平面

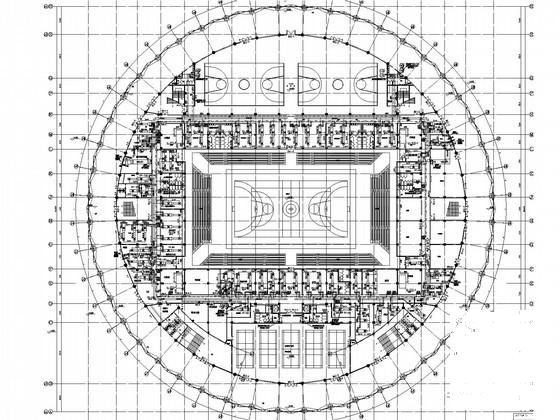

设备夹层空调、通风及防排烟平面(一）

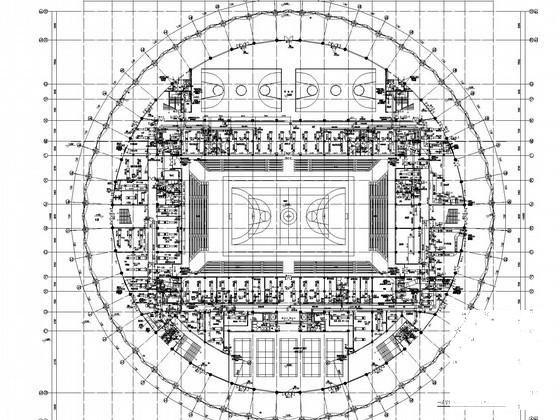

5.400标高空调风管

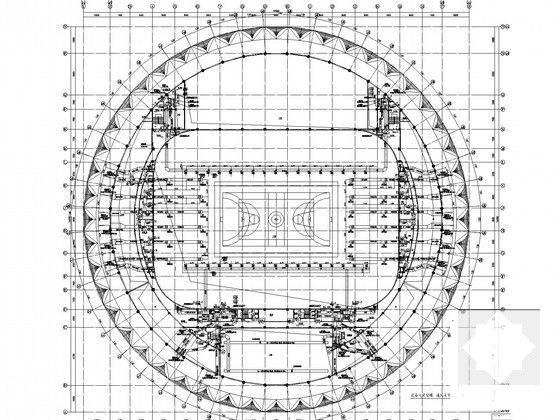

通风防排烟
平面图
设备夹层空调、通风及防排烟平面(一）
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
