普通高层住宅给排水CAD施工图纸(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：3638.215平方米
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目地址：河南

附件详情

• 设计说明
• 给排水系统图
• 消火栓、给排水平面图
• 排水系统原理图
• 给水系统原理图
• 消火栓系统原理图
• 集水井排水系统原理图

附件详情

该资料为河南某普通高层住宅给排水施工图。地下一层为戊类储藏室，地上一~十一层为普通住宅。建筑主体高度：33.80米,（室外地坪至主楼坡屋面最大值的一半）；地上总建筑面积：3638.215平方米。
设计范围：生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、灭火器配置。

给排水详图

排水系统原理图

集水井排水系统原理图

第 1 张图

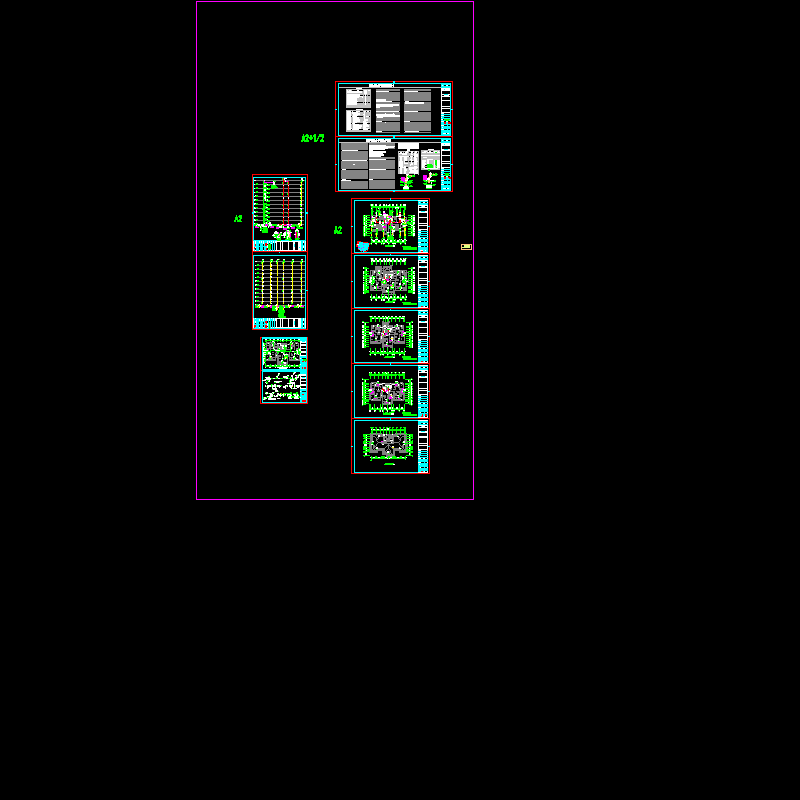

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
