一份32层商住楼给排水消防CAD施工图纸(卫生间详图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：17284.44平方米
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：上海

附件详情

• 给排水设计与施工说明
• 给排水与消火栓平面图
• 喷淋平面图
• 系统图
• 卫生间详图

附件详情

该项目为32层住宅楼，建筑高度为99.3米，一二层为小商铺，三至三十二层为住宅，地下室为戊类储藏室，地下一层为车库，总建筑面积17284.44平方米设计内容包括消火栓系统、自动喷淋系统、室内给水和室内排水等系统。
，共8张。

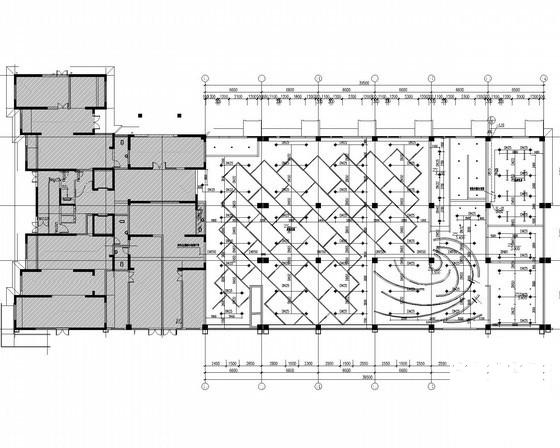

喷淋平面图

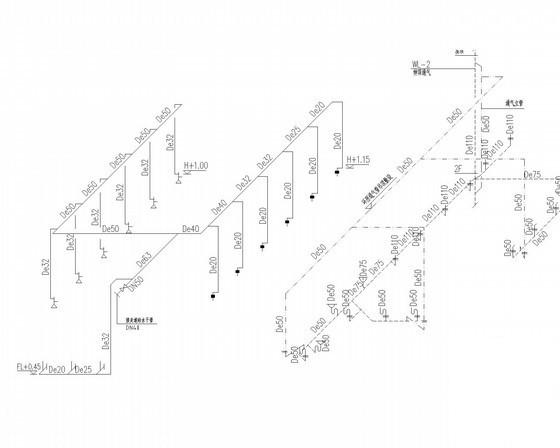

卫生间系统图

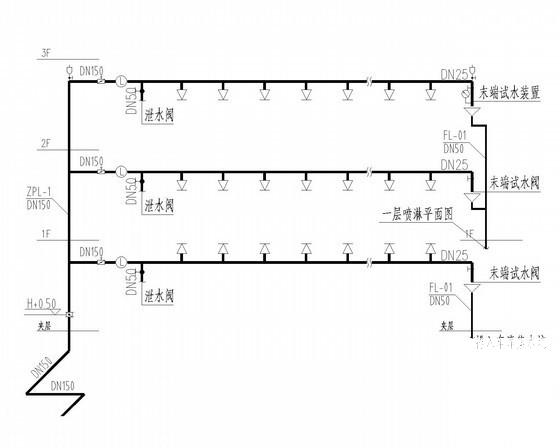

自动喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
