一份51五18.51平米层商业街给排水消防CAD施工图纸

[复制链接]

0

主题

0

帖子

1545

积分

超级版主

Rank: 8Rank: 8

积分
1545
发表于 2020-2-16 15:20:24 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:5118.51平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 排水体制:污废合流,雨污分流
  • 大样节点:水箱,卫生间
  • 项目所在地:湖南

附件详情

  • 给水系统原理图
  • 消火栓系统原理图
  • 污水系统原理图
  • 雨水系统原理图
  • 给排水设计总说明

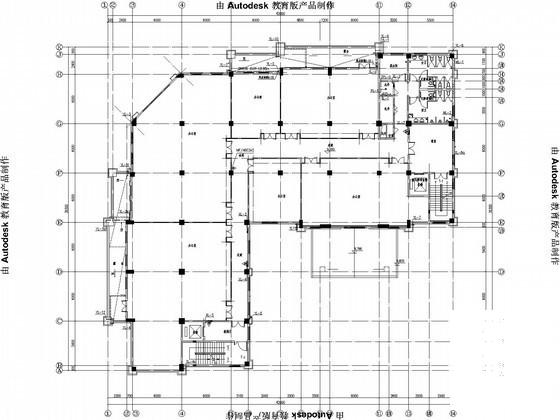

  • 给排水平面图
  • 水箱间大样图
  • 卫生间给排水平面图
  • 卫生间给怕死系统图
  • 消防设备间大样图

附件详情

工程性质为综合楼,耐火等级为二级。总建筑面积 5118.51m2 ,占地面积1155.19m2 。地下 0 层,地上 5层,建筑高度 20.85m。设计范围包括红线以内的:生活给水系统、排水系统、雨水排除系统。
,共15张。


污水系统原理图

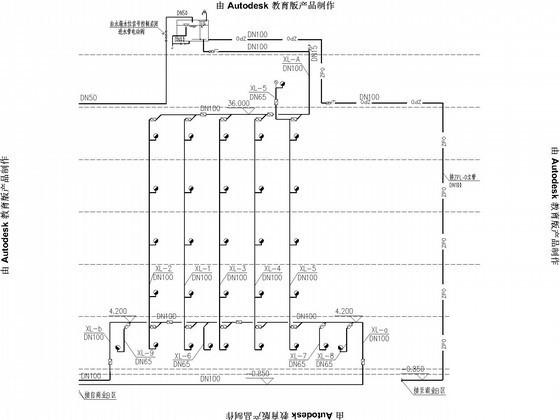

消火栓系统原理图

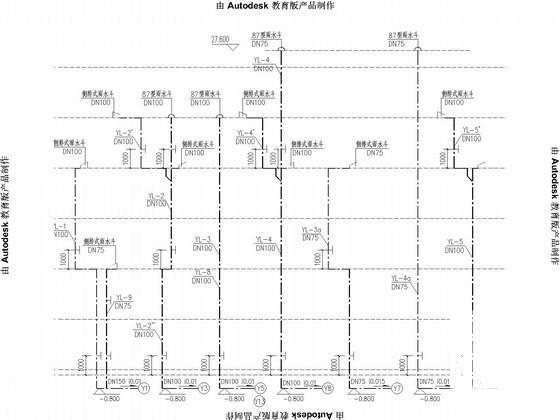

雨水系统原理图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 15:20:24上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edew2cecesw10e0c2se.rar

4.46 MB

下载  售价: 100 积分    赚积分
