大型显示屏钢结构龙门架设计CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 风压:0.75kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

某大型显示屏钢结构龙门架设计图
该资料为:某大型显示屏钢结构龙门架设计图
该资料包含:
结构设计总说明及材料型龙门架(跨径L=26.5m)结构图、3MX4M显示屏安装总图、显示屏安装用骨架图共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

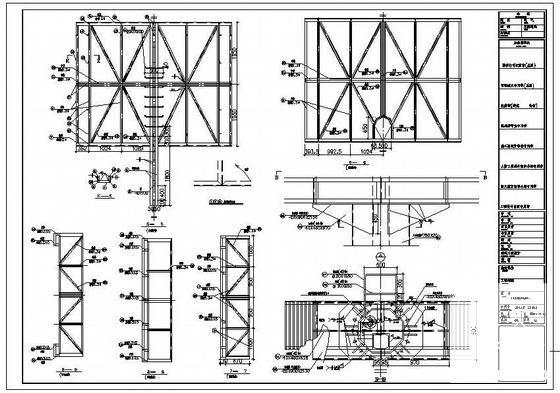

  • 钢结构设计施工图纸 - 1
    钢结构设计施工图纸 - 1

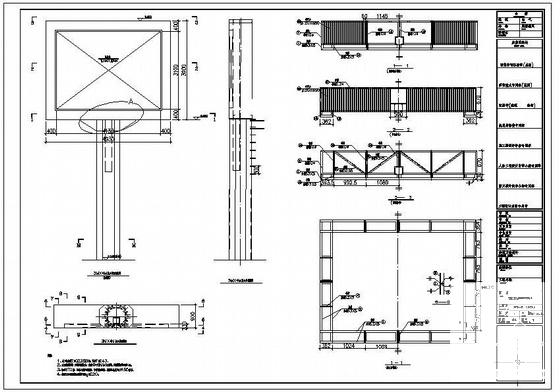

  • 钢结构设计施工图纸 - 2
    钢结构设计施工图纸 - 2

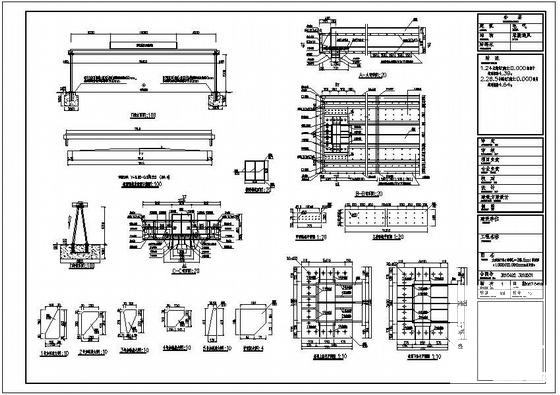

  • 钢结构设计施工图纸 - 3
    钢结构设计施工图纸 - 3
  • 钢结构设计施工图纸 - 4
    钢结构设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
