6800平6层(局部7层)框架结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:47张
  • 设计年代:近代

附件详情

该项目是安徽住宅楼项目,地上6层,局部7层,框架结构,总建筑设计面积:6843.78平方米,阁楼面积:372.71平方米,建筑设计结构形式为框架结构,结构嵌固端所在位置为基础顶。基础采用筏板基础,基础设计等级为乙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础 平面布置图 ,基础大样图,墙、柱结构平面图,墙、柱配筋表,各层梁板配筋图,楼梯图等共计27张图。

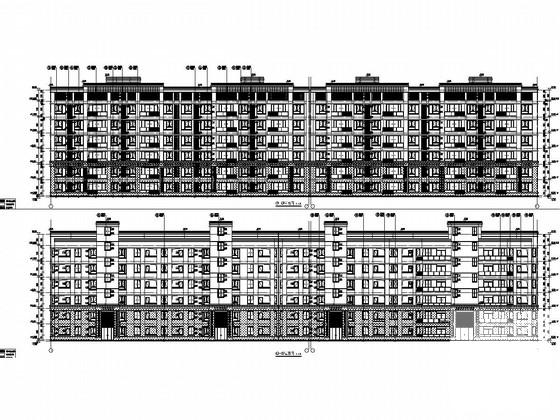

建筑专业该资料包含:建筑设计说明,建筑节能设计一览表,建筑构造统一做法表,平面图,立面图,剖面图,户型详图,楼梯大样,墙身大样,门厅详图等共计20张图。
分享投稿时间:近几年5月。总计47张图。

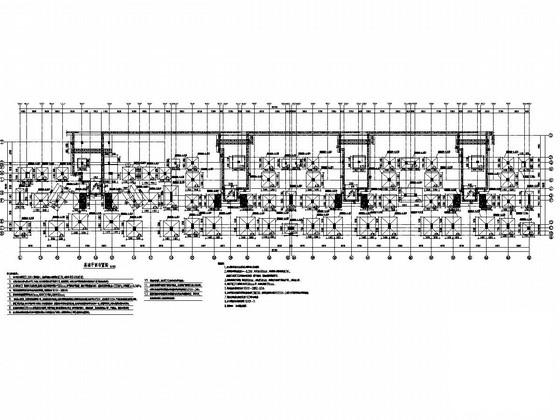

基础平面布置图

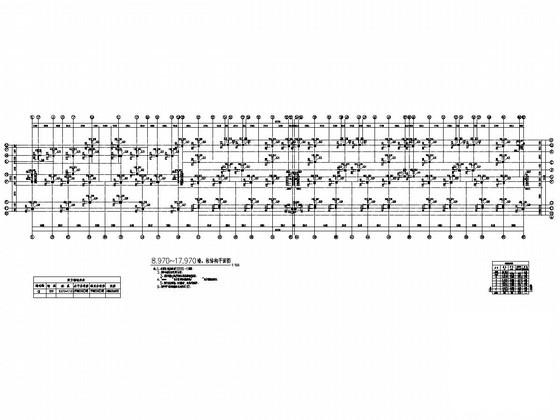

8.970~17.970墙、柱结构平面图

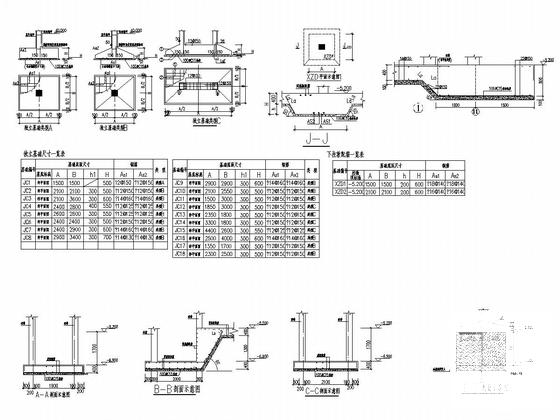

基础大样图

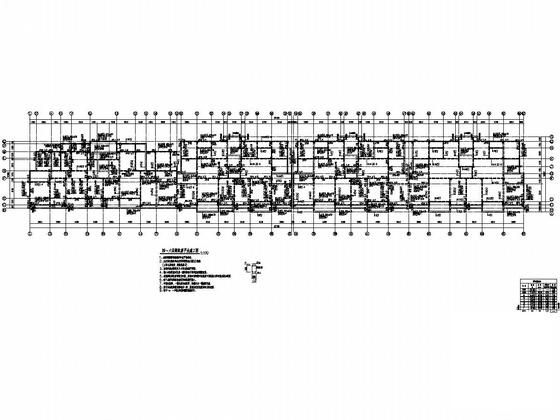

四~六层梁配筋平法施工图

三层平面图

门厅详图

六层结构布置平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅楼 - 1
    框架结构住宅楼 - 1
  • 框架结构住宅楼 - 2
    框架结构住宅楼 - 2
  • 框架结构住宅楼 - 3
    框架结构住宅楼 - 3
  • 框架结构住宅楼 - 4
    框架结构住宅楼 - 4
  • 框架结构住宅楼 - 5
    框架结构住宅楼 - 5
  • 框架结构住宅楼 - 6
    框架结构住宅楼 - 6
  • 框架结构住宅楼 - 7
    框架结构住宅楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
