社会工作保障办公楼多联空调系统设计施工CAD图纸

附件详情

一、项目概要:
办公区用房,地上五层,建筑面积为8294平方米,其中一到三层为办事大厅,四层为教室及会议室等,五层为办公室、管理中心等...
二、冷热源:
该项目空调采用变制冷剂流量多联分体式空调系统...
三、空调系统:
1.办公、大厅区域采用四面出风嵌入式送风系统,送风形式为上送上回,空调机组设于吊顶内。
2.部分区域采用采用风管式空调室内机...

图纸共12张。

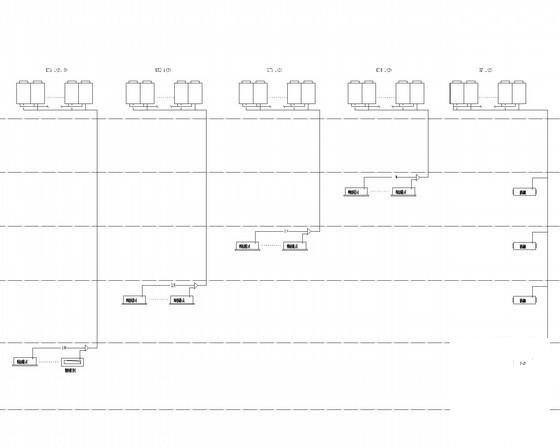

空调冷媒管系统原理图

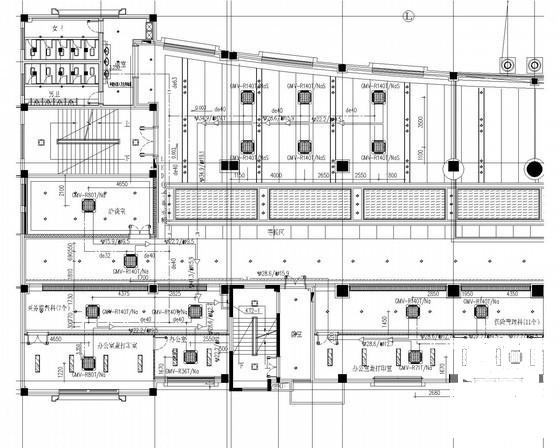

四层空调平面图

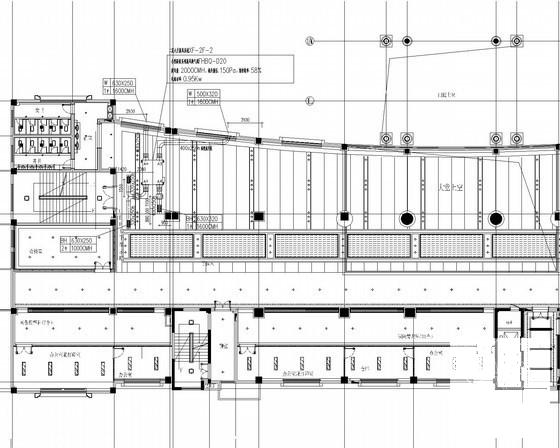

新风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多联空调系统 - 1
    多联空调系统 - 1
  • 多联空调系统 - 2
    多联空调系统 - 2
  • 多联空调系统 - 3
    多联空调系统 - 3
  • 多联空调系统 - 4
    多联空调系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
