一份5层科研办公楼空调通风系统设计CAD施工图纸（多联式系统）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：多层建筑
• 建筑设计面积：6952平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计内容：空调,通风,防排烟
• 项目所在地：江苏

附件详情

一、项目概要：
本楼为多层民用建筑,地上5层。使用功能为大楼的对内科研办公部分，总建筑面积约为6952m2...
二、空调系统：
大楼（3~5层）空调系统设计采用风冷热泵型多联式空调机系统。室外机组集中设于屋顶上，机组新风由专用多联新风机组供给...
三、通风排烟系统：
1.室内各区设计采用风冷热泵型全新风空气处理机组，新风经处理后通过低速风道送至各使用区域。
2.各卫生间采用机械排风方式进行全面换气。每层排风支管加装防火阀及止回阀，各卫生间按10次/h进行通风换气...

图纸共7张。

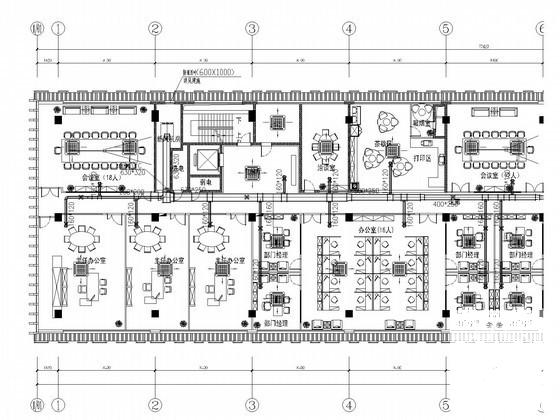

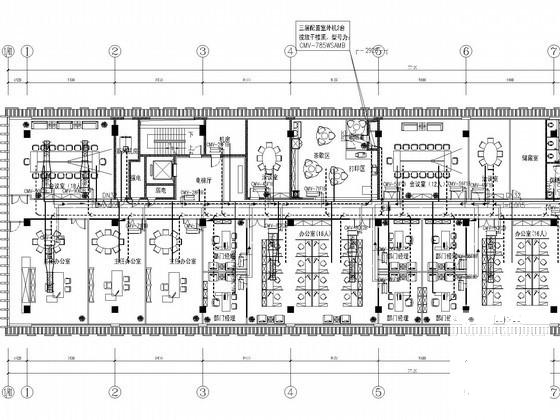

空调通风平面图

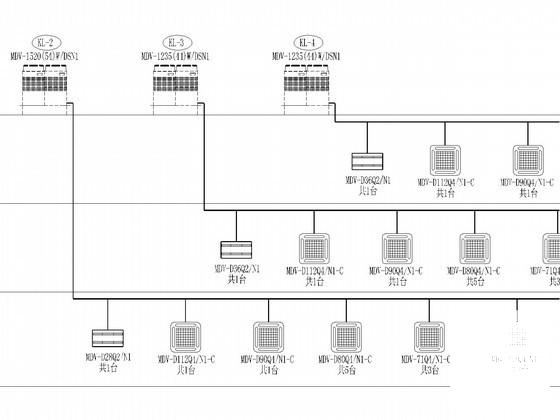

空调系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
