多层商业办公楼空调及通风系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:空调
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统

附件详情

一、项目概要:
本项目由主楼、地下车库组成。总建筑面积为5995.45平方米,地上8层,地下1层...
二、空调系统:
该项目办公和会议等全部采用VRF空调加新风机组的方式...
三、通风系统:
1.大楼各个房间新风通过新风处理机, 按规定新风量要求送到各个房间。
2.有外窗的公共卫生间可自然排风,没有外窗的卫生间设置风管排至室外。
3.地下室汽车库设自然送风系统,排风量按规范要求不小于6次/h换气次数...

图纸共15张。

风管平面图

空调平面图

屋顶层室外机平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多层商业办公楼设计 - 1

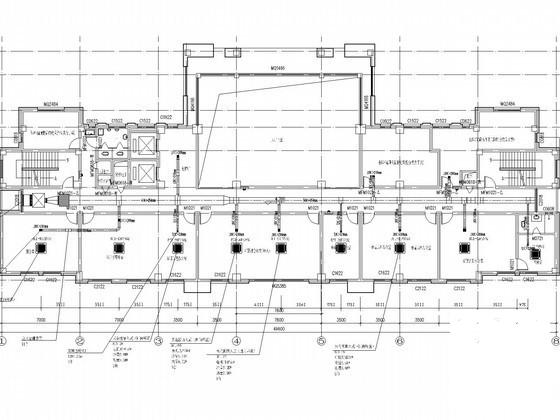

    多层商业办公楼设计 - 1
  • 多层商业办公楼设计 - 2

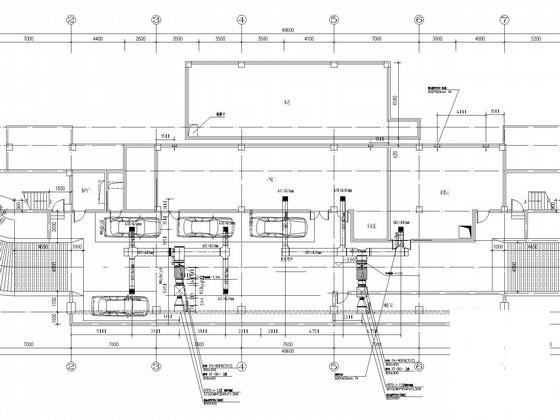

    多层商业办公楼设计 - 2
  • 多层商业办公楼设计 - 3

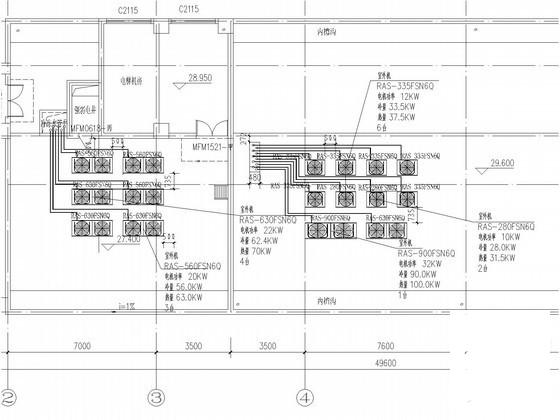

    多层商业办公楼设计 - 3
  • 多层商业办公楼设计 - 4

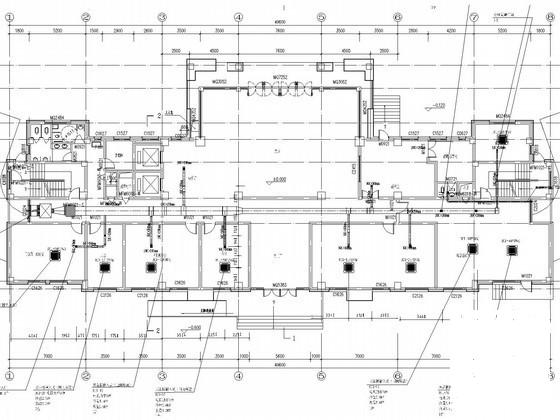

    多层商业办公楼设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
