多层商业办公楼空调通风防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:22600平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,定流量,双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:甘肃

附件详情

一、项目概要:
本建筑总建筑面积22600平方米,地下一层,地上四层,总建筑高度为21.30米...
二、空调系统:
1.冷热源:40台机组供本建筑使用,夏季供冷,夏季生产供回水温度为:7/12°C的空调冷冻水...
2.风系统:空调房间采用风机盘管加新风的空调方式...
3.水系统:空调水系统为一次泵定流量双管制系统,采用同程连接的方式...
三、通风排烟系统:
1.不能自然通风的卫生间设置机械排风系统,换气次数大于等于10次/h。
2.车库机械通风系统,换气次数3-5次/h。
3.商场排烟风机排烟量负担两个以上防烟分区时排烟量为最大防烟分区面积120m3/hm2...

图纸共14张。

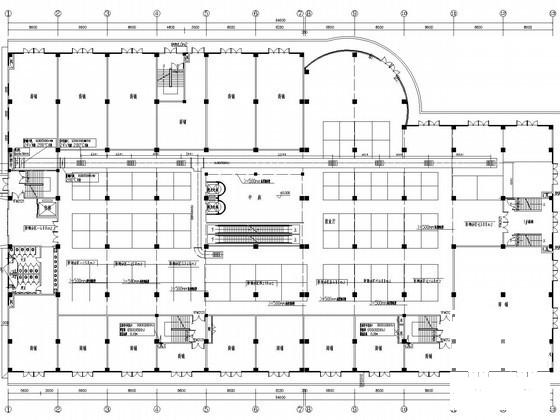

防排烟平面图

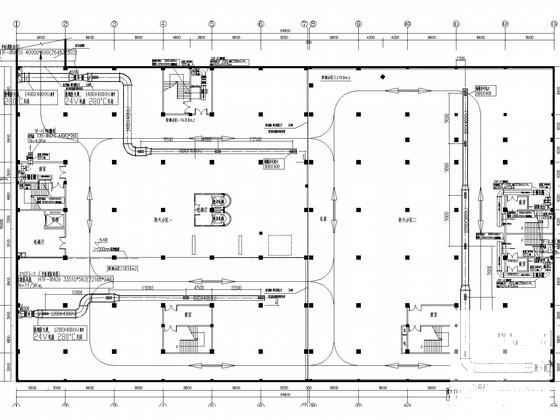

排烟平面图

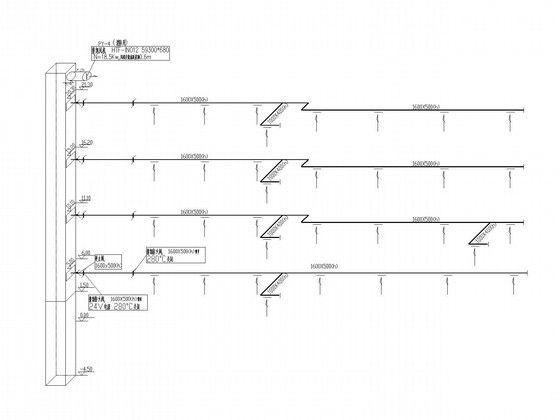

排烟系统图

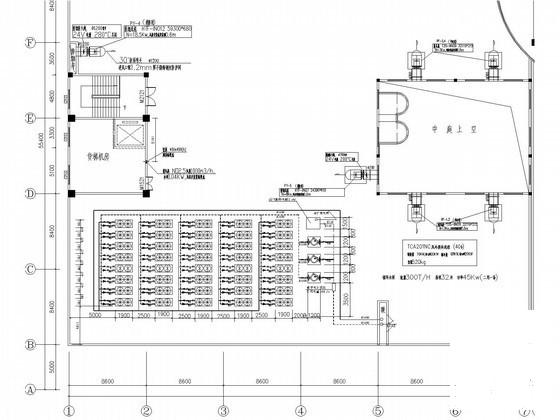

屋顶空调主机及屋顶风机平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 多层商业办公楼设计 - 1
    多层商业办公楼设计 - 1

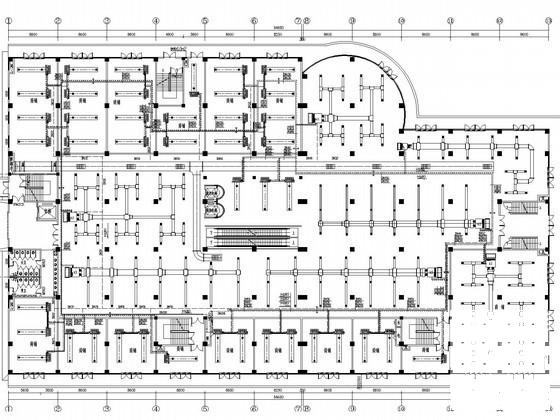

  • 多层商业办公楼设计 - 2
    多层商业办公楼设计 - 2
  • 多层商业办公楼设计 - 3
    多层商业办公楼设计 - 3
  • 多层商业办公楼设计 - 4
    多层商业办公楼设计 - 4
  • 多层商业办公楼设计 - 5
    多层商业办公楼设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
