多层居住建筑采暖通风系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3302.50平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是一个多层居住建筑,地上6层,地下1层,建筑面积3302.50平米。图纸内容包含设计施工说明,主要设备材料表及图例,采暖平面图,采暖系统图,水暖井大样图等...

二、采暖系统:

采用市政管网,采暖热媒为低温热水,供水温度为75℃,,回水温度为50℃,系统补水及定压由换热站统一考虑;热媒均由换热站集中供给,单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖,各户内均设分室温控装置;热表及关断、调节阀门设于户外公共部位的管井内...

二~五层采暖平面图

六层采暖平面图

阁楼层采暖平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

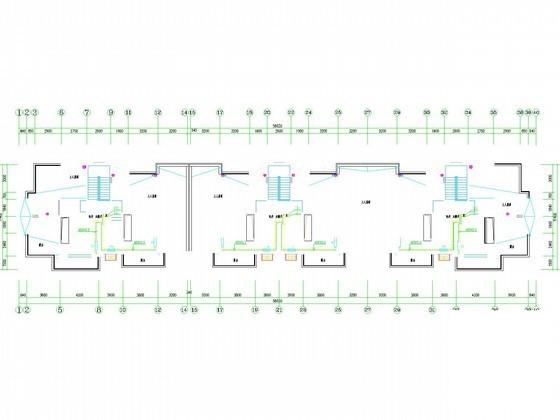

  • 建筑通风系统图 - 1
    建筑通风系统图 - 1

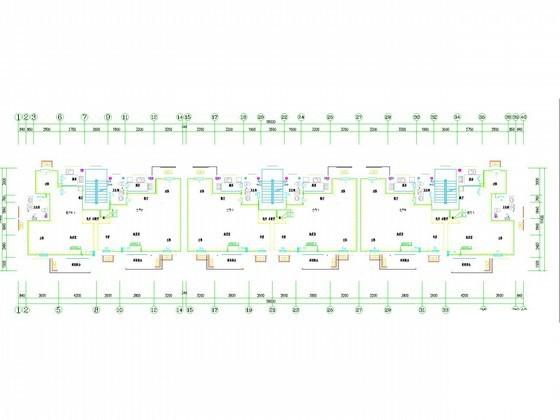

  • 建筑通风系统图 - 2
    建筑通风系统图 - 2

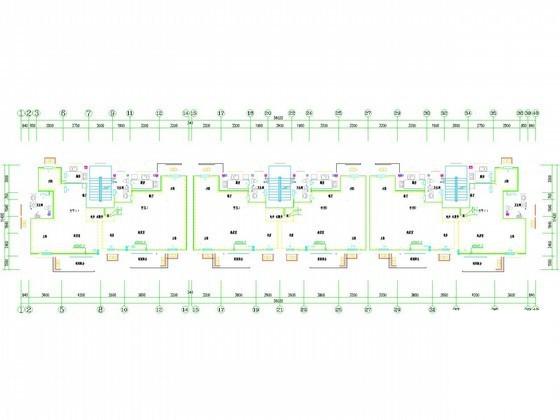

  • 建筑通风系统图 - 3
    建筑通风系统图 - 3

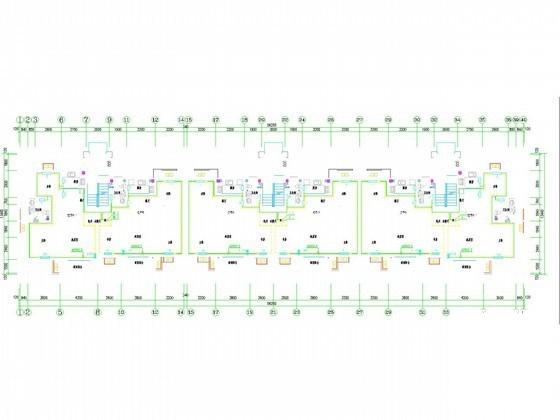

  • 建筑通风系统图 - 4
    建筑通风系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
