多层行政办公机构采暖通风系统设计施工CAD图纸

一、项目概要：

本项目是一个多层行政办公机构建筑，地上5层，总建筑面积8986.13平方米。图纸内容主要包含设计施工说明，采暖通风平面图，采暖系统图等...

二、采暖设计：

本采暖系统为热水采暖系统，该项目采暖总热负荷为404.38KW，系统阻力17KPa,系统采用同程式单管顺流制，热媒参数：供水温度95°Ｃ，回水温度70°Ｃ。采暖热源由小区锅炉房提供。系统定压补水：由小区锅炉房解决...

三、通风设计：

卫生间均设BLD-400卫生间通风器,会议室在窗户上由甲方自加换气扇,风量每台1000立方米每小时.电气专业均已预留电源。厨房排油烟采用外置电机的风机箱（厨房内和屋顶各一台），厨房内预留接口，二次装修时由甲方自加带滤油罩的排烟罩，机械补风.补风量为排风量的80％.连接风机箱与土建风道的风管采用1mm厚镀锌钢板.卫生间风道出户管采用PVC塑料管,紧贴梁底...

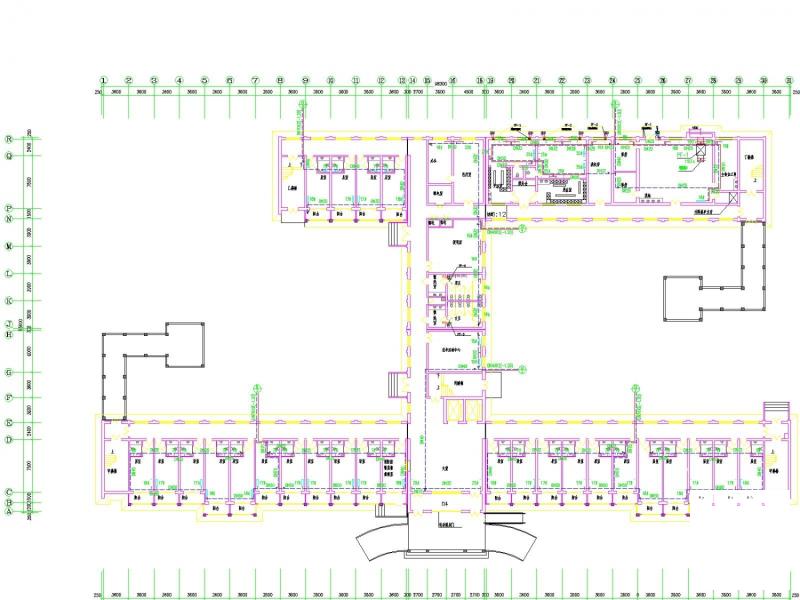

一层采暖通风平面图

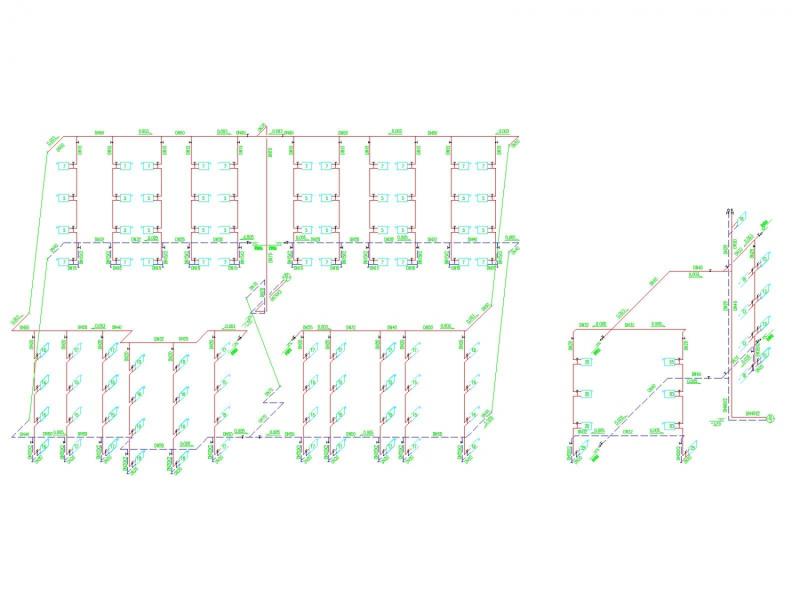

采暖系统图（一）
