14659平米两层国际顶级豪车中心强电系统施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:14659平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,其它

附件详情

  • 1、电气设计说明
  • 2、低压配电系统图
  • 3、火灾自动报警设计说明及系统图
  • 4、10kV高压系统图
  • 5、辅房低压配电系统图
  • 6、变配电室剖面及大样图
  • 7、首层电气平面图
  • 8、夹层电气平面图
  • 9、屋顶电气平面图
  • 10、 照明平面图
  • 11、插座平面图
  • 12、风机盘管平面图
  • 13、屋顶 防雷平面图
  • 14、电气总平面
  • 15、火灾自动报警平面图
  • 16、辅助用房照明平面图
  • 17、辅助用房消防平面图
  • 18、辅助用房接地平面图
  • 19、辅助用房配电柜布置平面图

附件详情

该附件是国际顶级豪车中心强电系统施工图纸,总共25张。
该项目为深圳项目,地上2层,首层局部带夹层,建筑高度16.0m.电气方面主要进行配电干线、电力系统照明系统、空调配电、防雷及接地系统、火灾自动报警及消防联动控制、消防广播系统等的设计;总建筑面积约14659m。

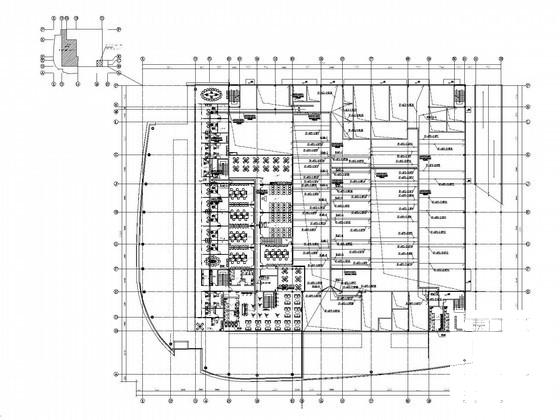

夹层电力平面图

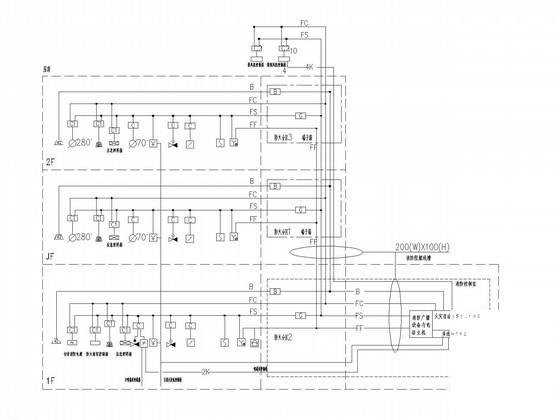

火灾自动报警系统图

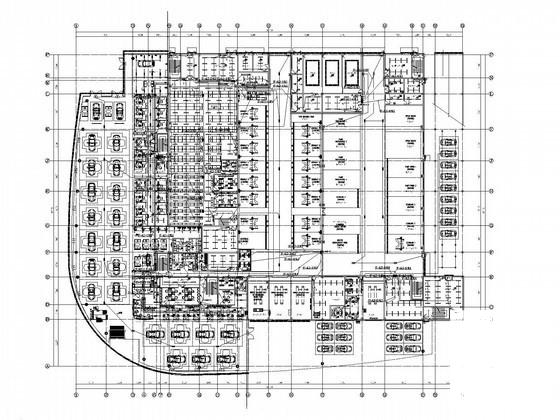

二层火灾自动报警平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

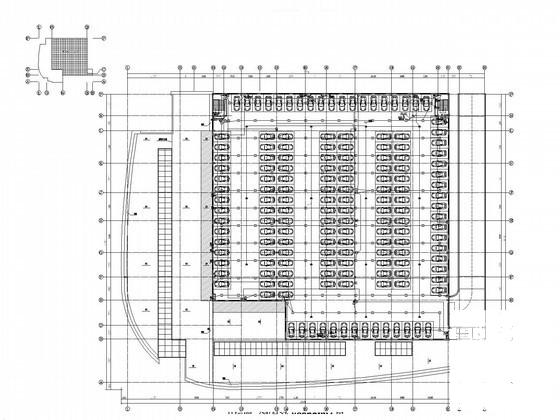

  • 强电系统图 - 1
    强电系统图 - 1
  • 强电系统图 - 2
    强电系统图 - 2
  • 强电系统图 - 3
    强电系统图 - 3
  • 强电系统图 - 4
    强电系统图 - 4
以上是部分截图,请下载附件后查看完整高清内容
