9层办公楼空调通风防排烟CAD施工图纸(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：9层
• 地下层数：1层
• 设计内容：空调,通风,防排烟,机房
• 冷热源：空气源热泵
• 空调系统：制冷剂系统
• 送风方式：侧面送风,散流器送风

设计内容:

该资料为该工程空调、通风、防排烟的施工图设计。

空调设计:

空调系统设计

１）．空调系统的选择：该项目采用变冷媒流量多联式中央空调系统，每层为一个空调系统，室外机设置建筑屋面

,每层独立设置全热交换器，空调凝结水有组织排放至室外雨水井。

２）．空调气流组织：空调系统室内机以天花板嵌入式（环绕气流）气流组织形式为主。

图片展示

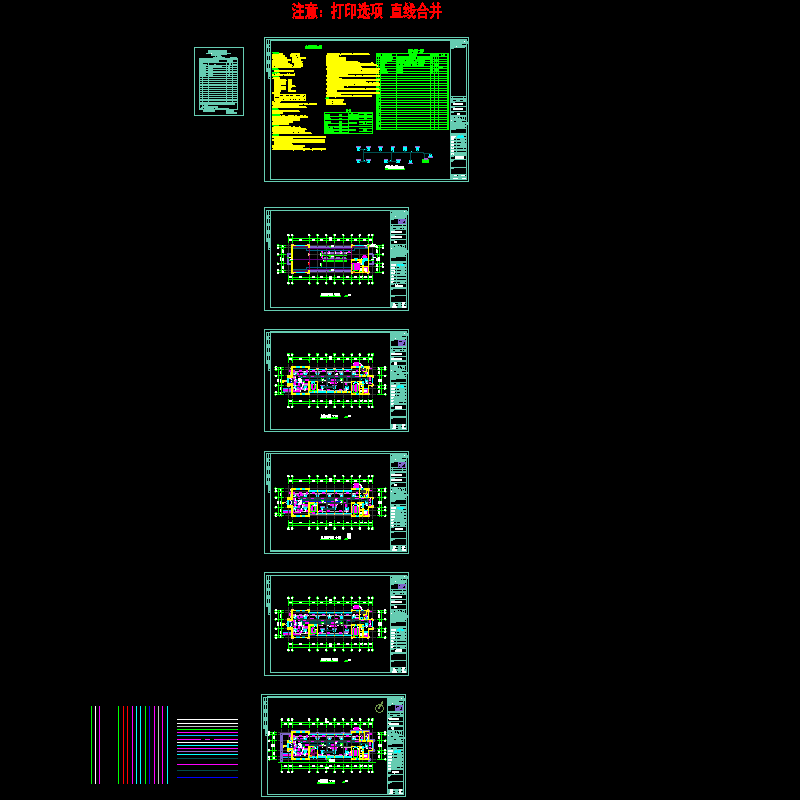

9层平面图

4-8层平面图

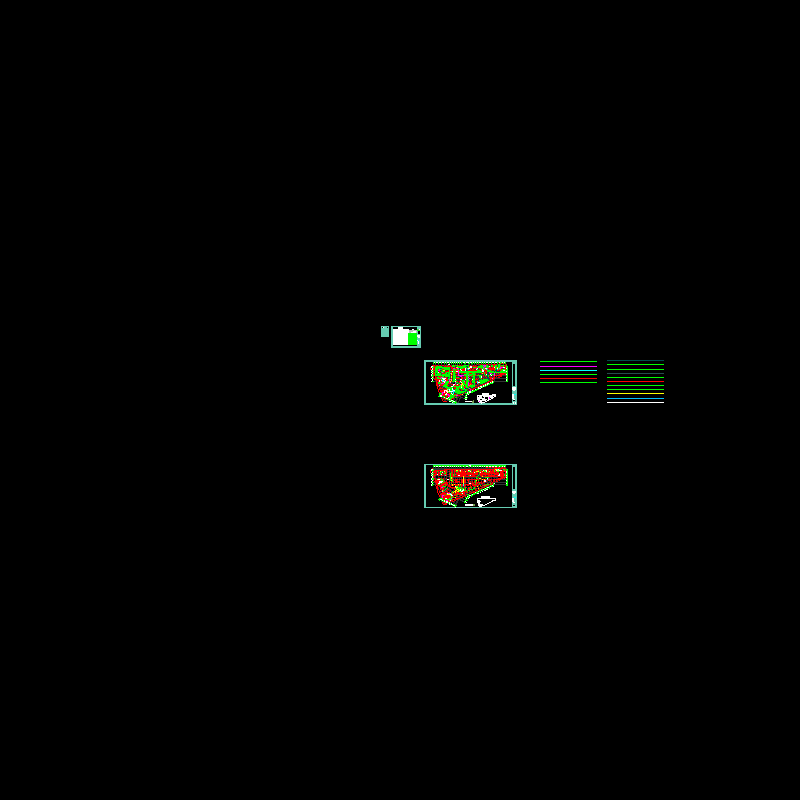

地下室暖通平面图

办公暖施20140115.dwg

地下室暖施20140115.dwg.dwg
