体育馆通风空调设计CAD图纸

附件详情

体育馆比赛厅,采用全空气系统,空气处理设备采用组合式空调器,室内回风与 室外新风按一定比例混合,经空气处理机过滤,降温去湿后通过送风竖井、网 架下的送风管送入比赛大厅,系统送风口采用风量和角度可调的喷射风口,大 厅回风口设于观众座位下和比赛场边。
体育馆内运动员休息室等辅助房间空调,采用变频多联机系统,室内机采用 卡式或卧式暗装风机盘管,每个房间设独立的全热交换器,满足室内的通风 换气。
卫生间、浴室更衣室等辅助房间均设分体式排气扇通风换气。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

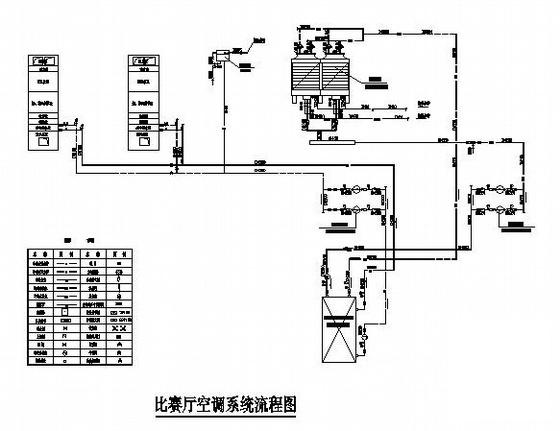

  • 空调通风设计图纸 - 1
    空调通风设计图纸 - 1

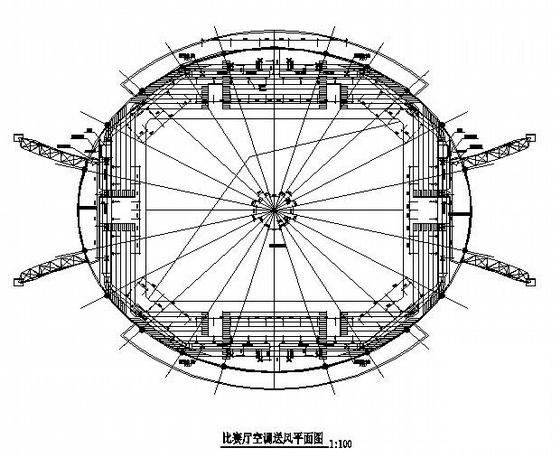

  • 空调通风设计图纸 - 2
    空调通风设计图纸 - 2

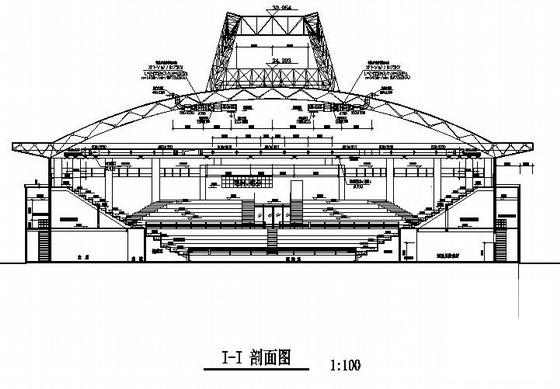

  • 空调通风设计图纸 - 3
    空调通风设计图纸 - 3

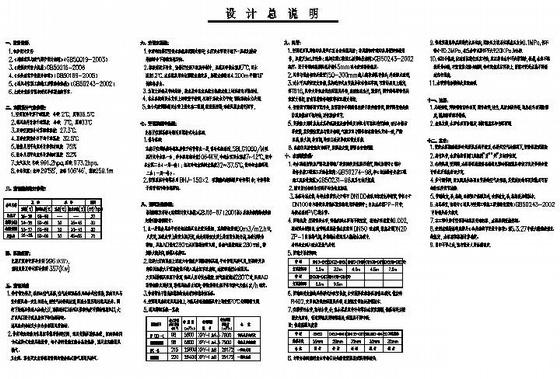

  • 空调通风设计图纸 - 4
