商务中心落地、悬挑脚手架施工方案_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:15.85m
  • 脚手架计算书:落地式脚手架,悬挑式脚手架
  • 编制时间:
  • 基本参数:纵向不平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3
  • 施工重点、难点: 纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨;

附件详情

该项目主体地下一层为储物室,层高4.5米,地上三层为办公用房,一层层高6.0m,二、三层层高4.5米,建筑物总高度15.85m;东南角局部为塔楼,地下一层地上十一层,建筑最大高度47.40米。
(1)该项目的架体总高为47.40m,分二段搭设。第一段,落地架,主体结构和塔楼部分整体搭设,搭设高度从首层(-0.05)至塔楼6层楼板(+16.50),架体高度最大为16.55米;第二段,工字钢悬挑架,仅塔楼部分搭设,在塔楼6层楼面上预埋I14工字钢,以工字钢为基础,搭设高度从6层(+16.50)至脚手架顶(+47.40),悬挑架高度30.9米,中部在9层(+25.5)和11层(+32.4)用斜拉钢丝绳卸荷。
……
1.落地式钢管脚手架搭设施工工艺
2.悬挑脚手架搭设施工工艺
3.构选要求
【1】纵向水平杆的构造应符合下列规定:
(1) 纵向水平杆宜设置在立杆内侧,其长度不宜小于3跨;
(2) 纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定:
1) 纵向不平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3
……
附件1:落地式扣件钢管脚手架计算书
附件2:悬挑钢管脚手架计算书
80页,

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

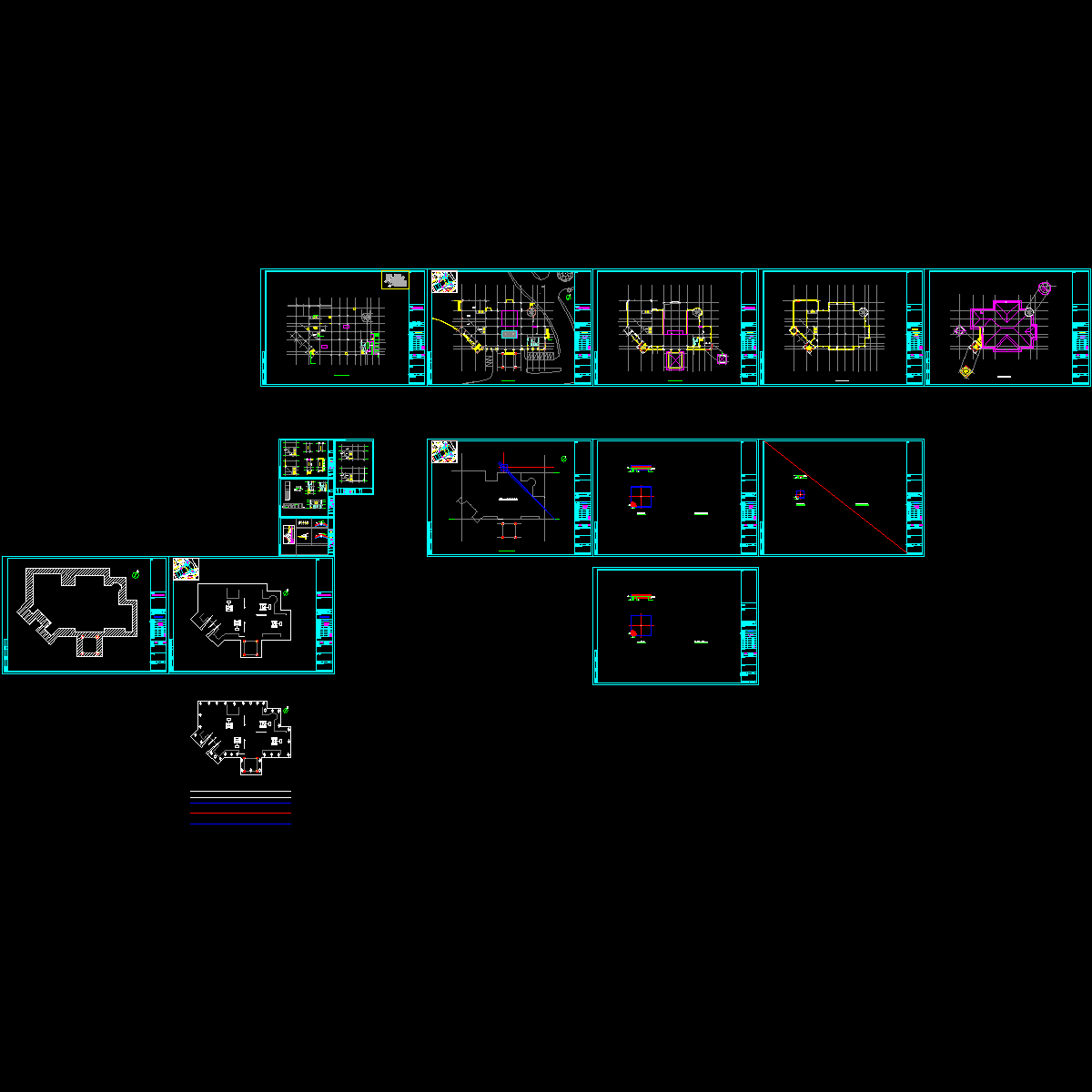

  • 附图1脚手架施工平面布置图.dwg
    附图1脚手架施工平面布置图.dwg

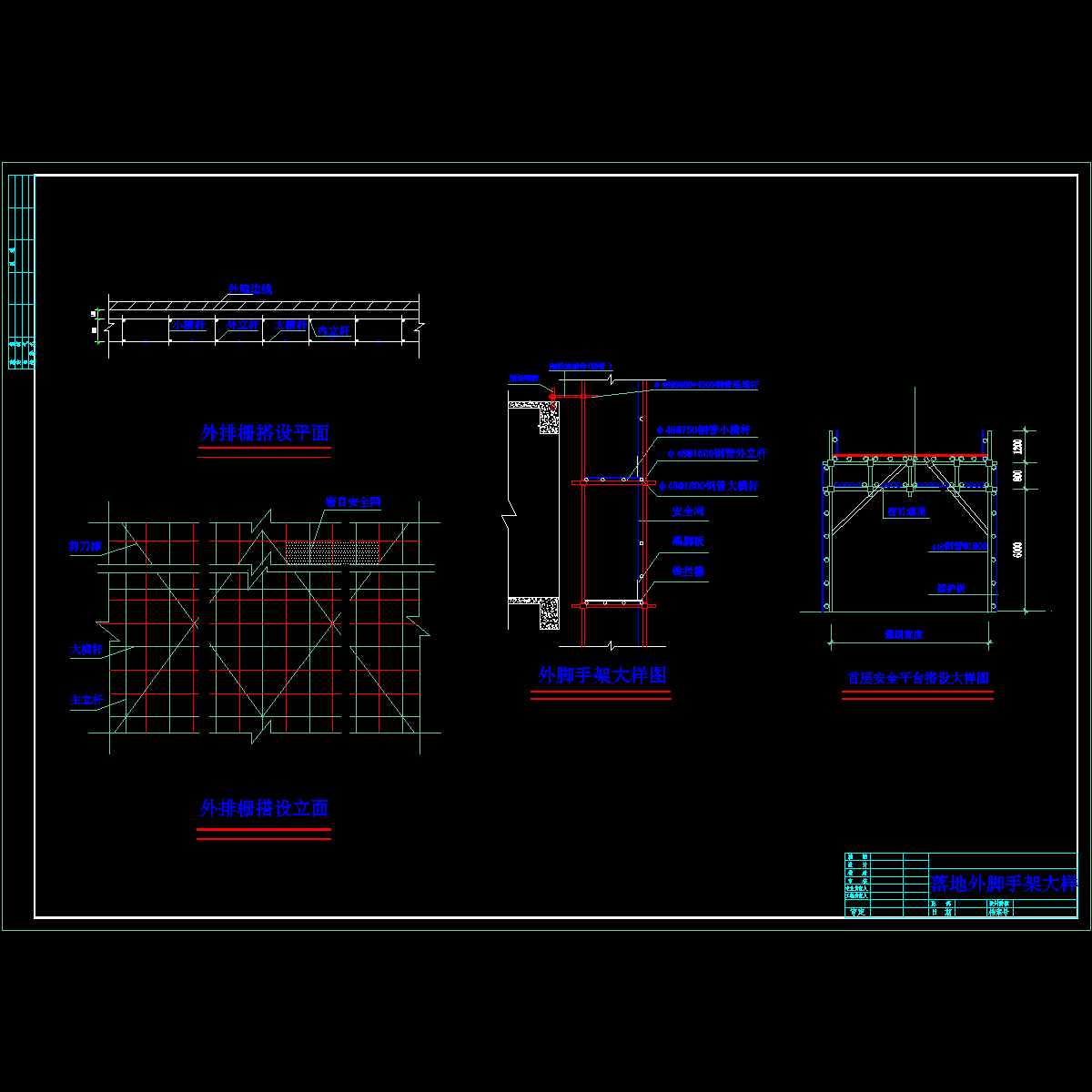

  • 附图2落地外脚手架大样.dwg
    附图2落地外脚手架大样.dwg

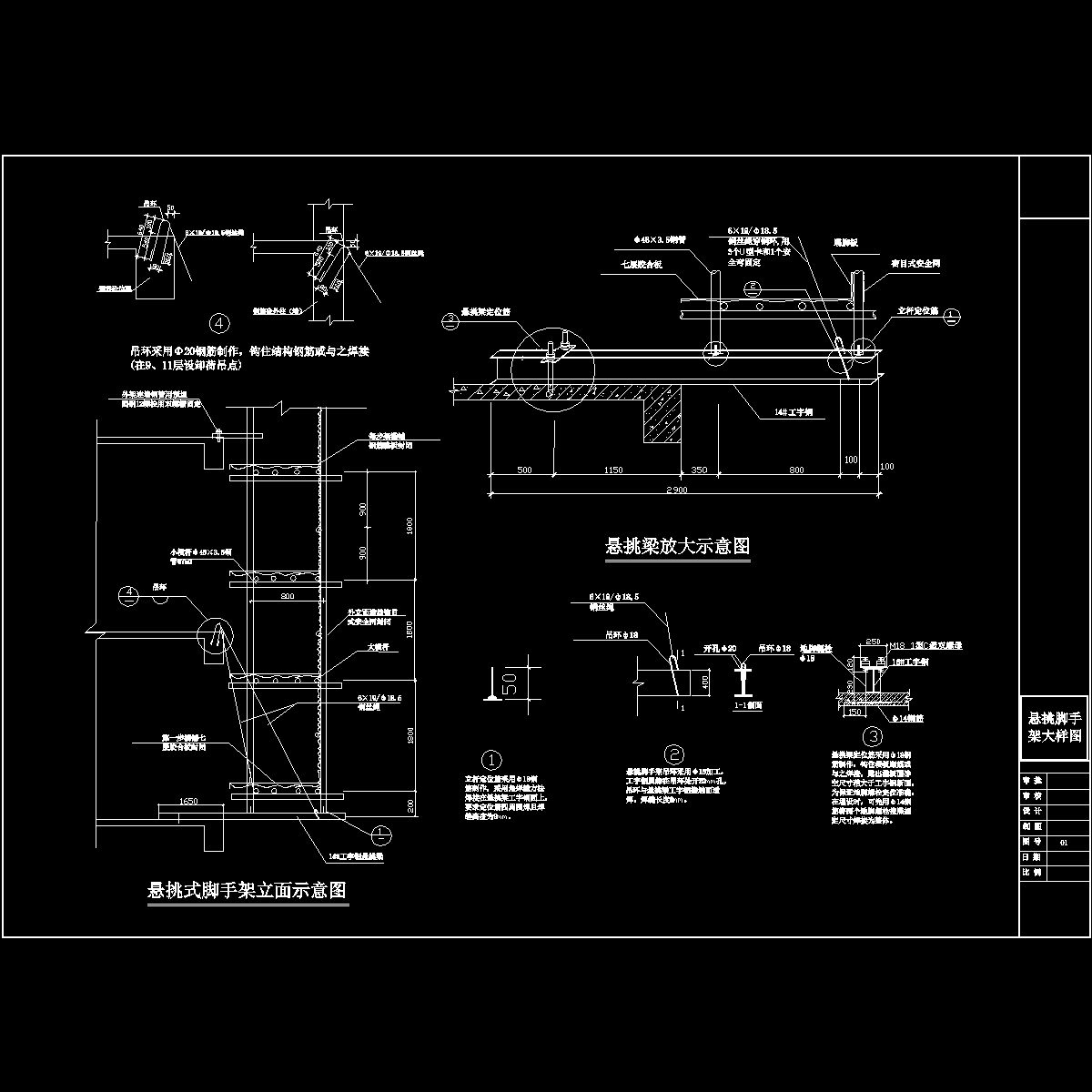

  • 附图3悬挑脚手架.dwg
    附图3悬挑脚手架.dwg
以上是部分截图,请下载附件后查看完整高清内容
