屋面悬挑脚手架施工方案(10米2011年)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:10m
  • 脚手架计算书:悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:立杆纵距1.5 m,横距0.7 m。m
  • 施工重点、难点:严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。

附件详情

基本参数:
立杆纵距 la = 1.5 m
立杆横距 lb = 0.7 m
脚手架形式 双排架
脚手架的步距 h = 1.5 m
脚手架搭设高度 H =10m
小横杆间距 a = 0.75 m
连墙件布置形式 二步三跨
悬挑梁采用 18号热轧工字钢 槽口侧向放置
次梁采用 14a的热轧槽钢 槽口侧向放置
立杆均放在槽钢上
悬挑长度 l=1.1 m
悬挑梁锚固长度 lm=2.3~3.2 m
锚固端采用 φ16的钢筋锚环连接
施工荷载取 3kN/m2

脚手架搭设安全技术措施
1、钢管架应设置避雷针,分置于主楼外架四角立杆之上,并联通大横杆,形成避雷网络,并检测接地电阻不大于4Ω。
2、外脚手架不得搭设在距离外电架空线路的安全距离内,并做好可靠的安全接地处理。
3、定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。
4、外脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防滑鞋。
5、严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡。
……
附:
脚手架计算书
脚手架立面图
吊篮布置图
共20页 编制于近代年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

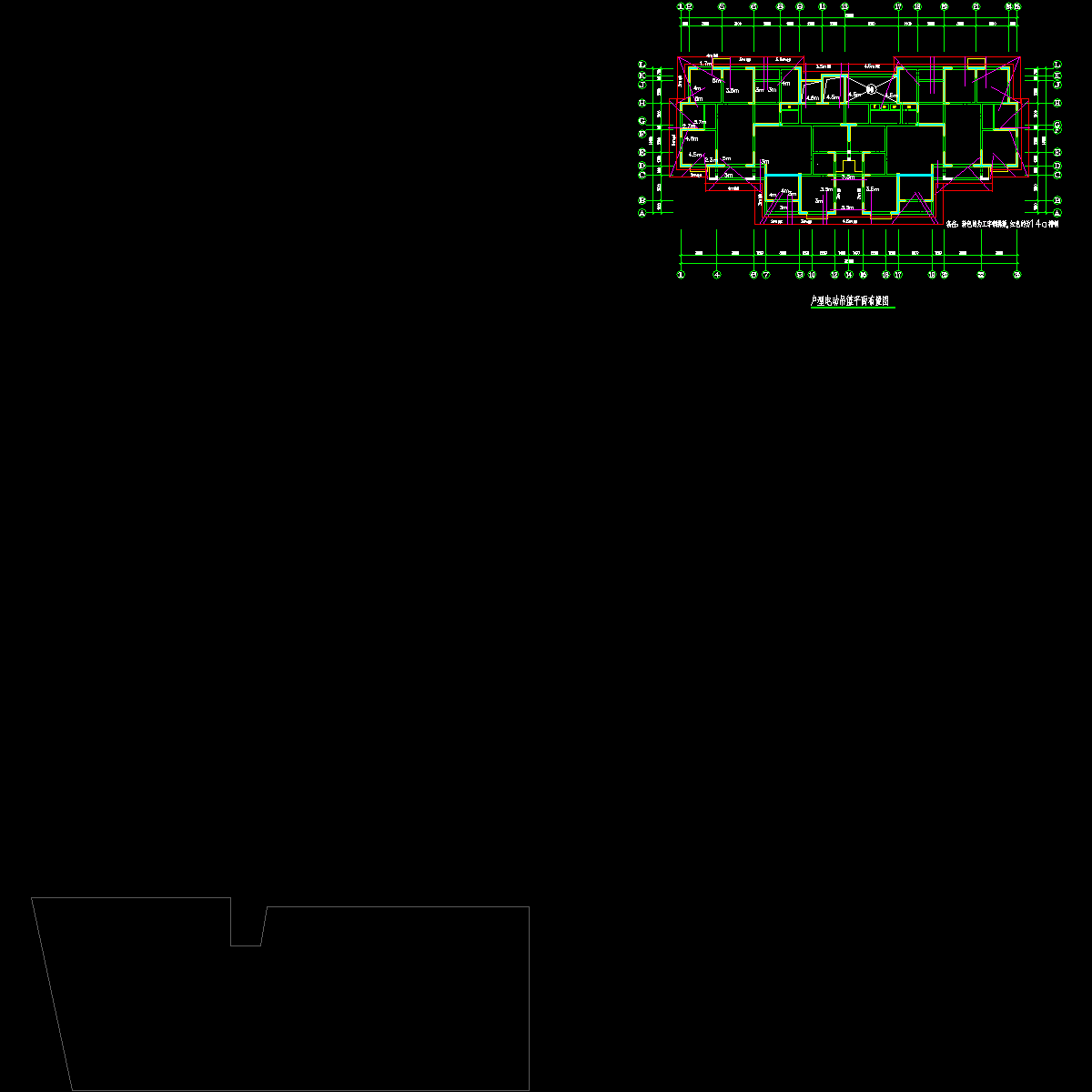

  • xx户型吊篮布置图3.dwg
    xx户型吊篮布置图3.dwg

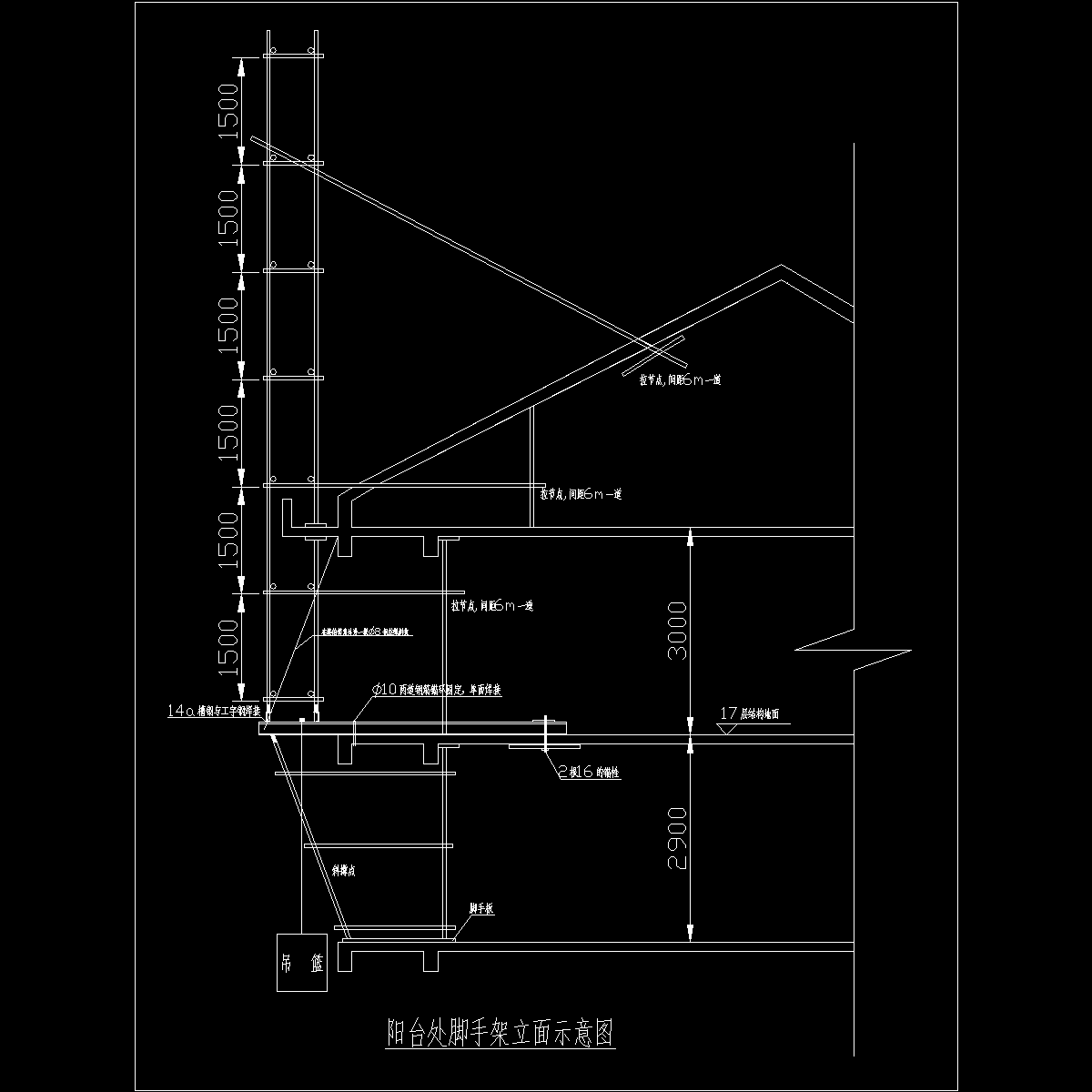

  • 脚手架立面图.dwg
    脚手架立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
