国内创新园地下车库电气施工CAD图纸(初设)

  • 建筑类别:其他
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 建筑设计面积:28437.54平方米
  • 图纸设计深度:方案(初设图)
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:北京
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,其它
该项目为北京某创新园项目一期1#汽车库。汽车库建筑面积28437.54平方米,层高4.2m,车库上方覆土3.0m。共546个停车位,属于一类汽车库。钢筋混凝土剪力墙结构,阀板基础。

一、设计范围
照明、插座系统;电力配电系统;接地及等电位联接系统;
低压配电系统;火灾自动报警及消防联动系统;火灾漏电报警系统;
综合布线系统;有线电视系统;闭路电视监控系统;
电子巡更系统;周界防范系统;门禁对讲系统;
手机信号覆盖系统;一卡通管理系统;灯光智能控制系统。

二、图纸特点
本项目为地下车库电气初设图,专业性中等,复杂程度适中。此套图纸涵盖内容全面,包括强电、弱电基本平面系统,还有部分智能化系统的设计,且图纸排布清晰,图面整洁美观。适合做电气初设部分的设计师们参考学习。

三、部分内容摘录

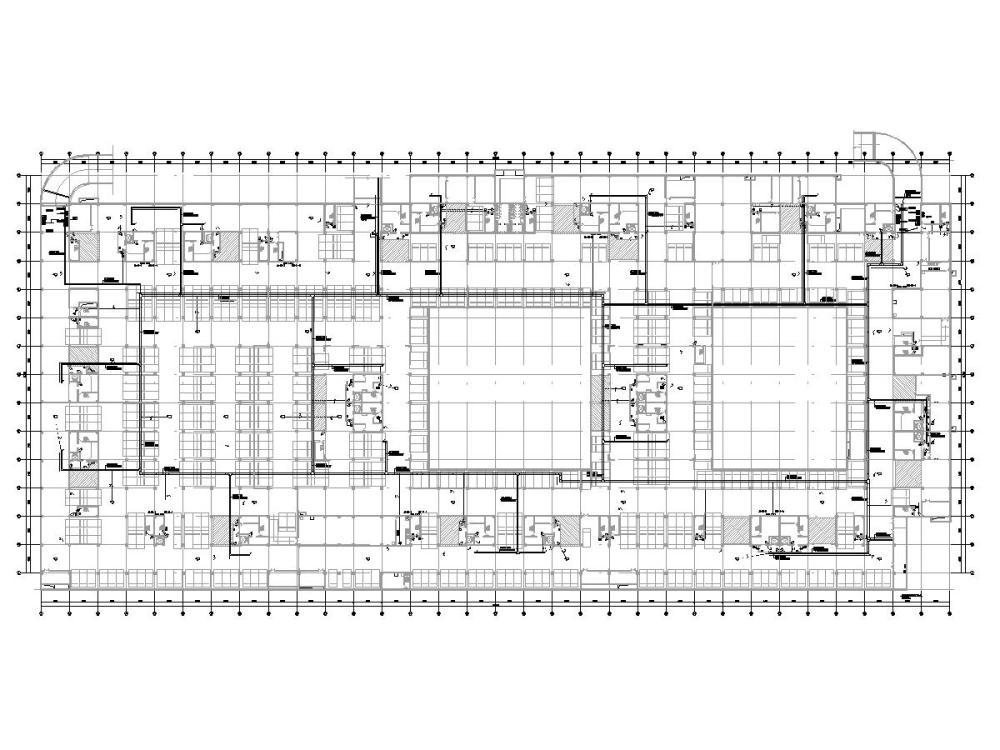

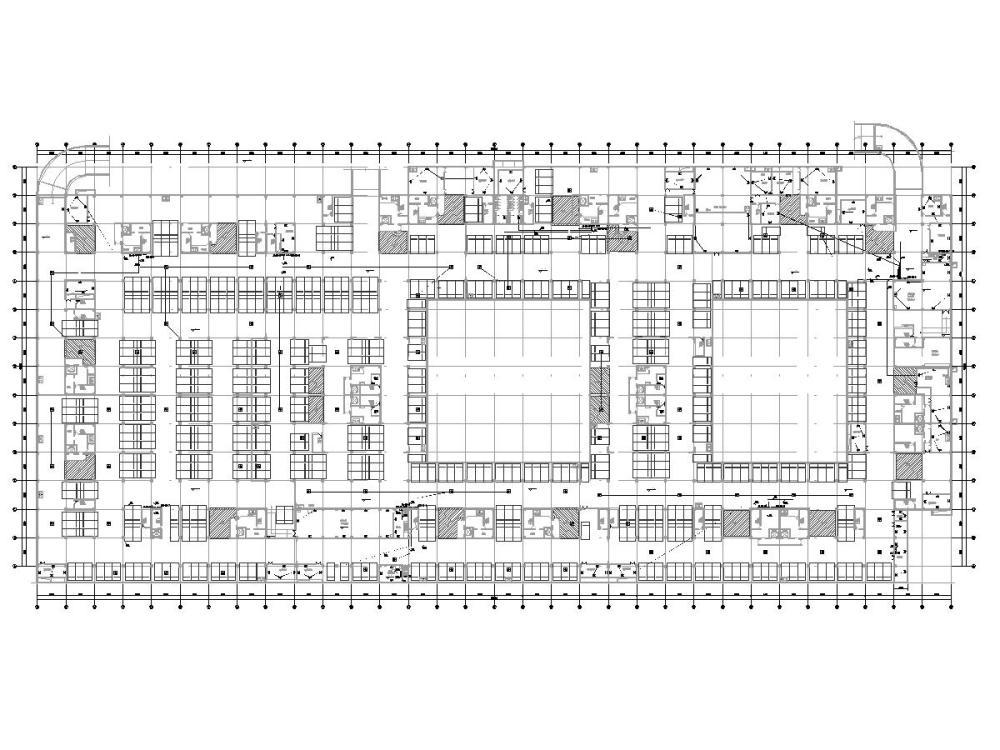

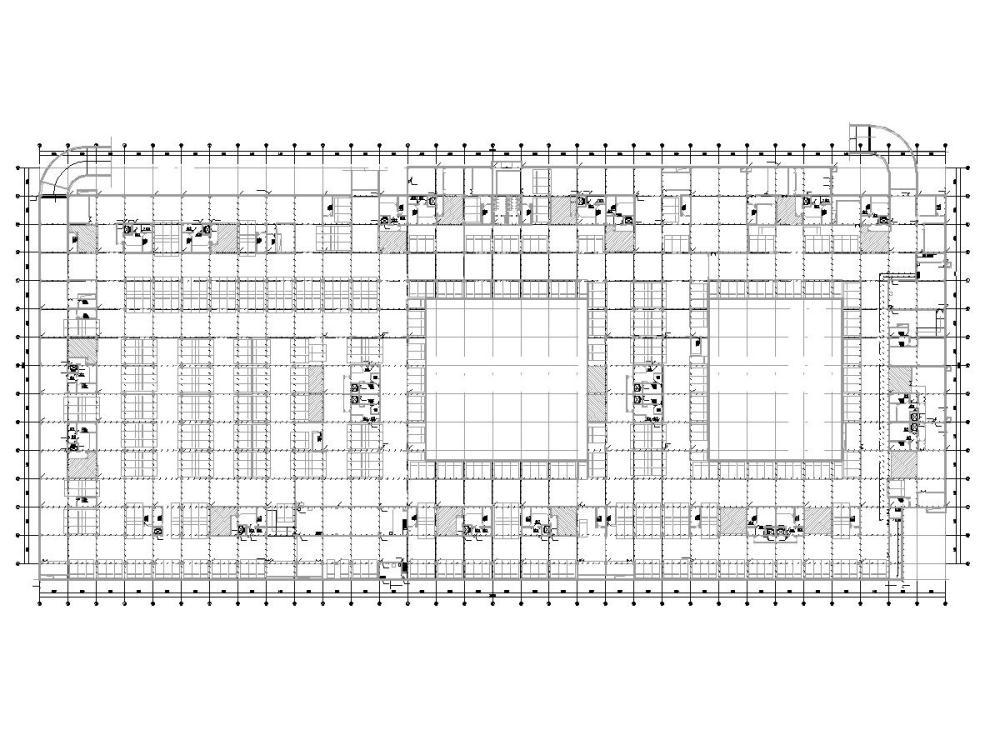

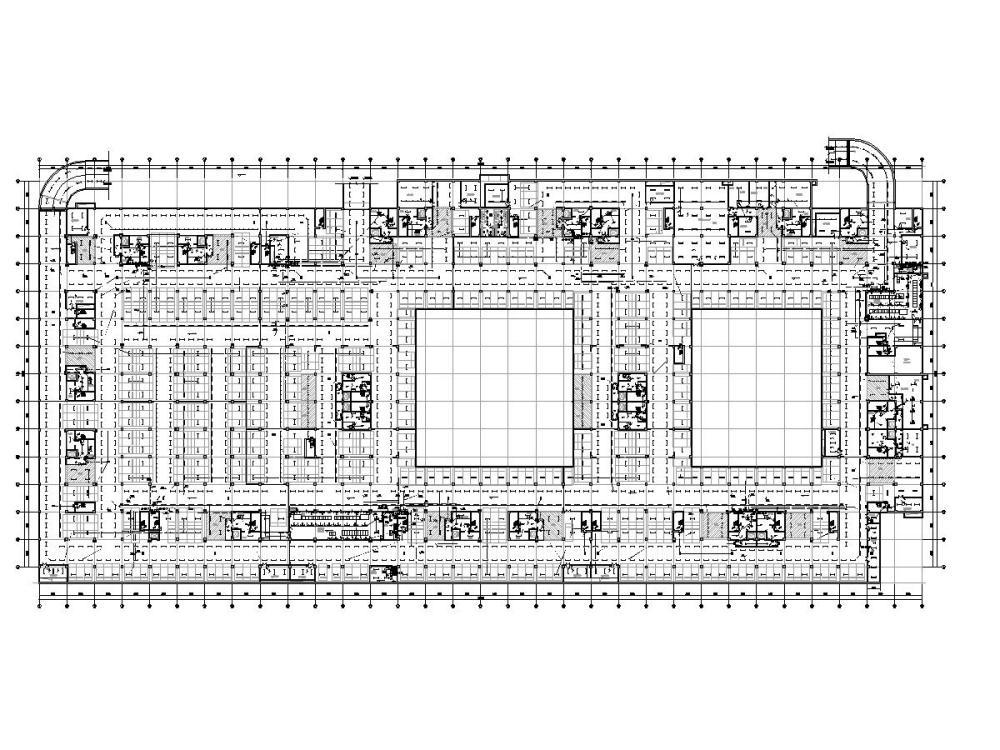

照明平面图

插座平面图

接地平面图

弱电平面图




低压配电系统图

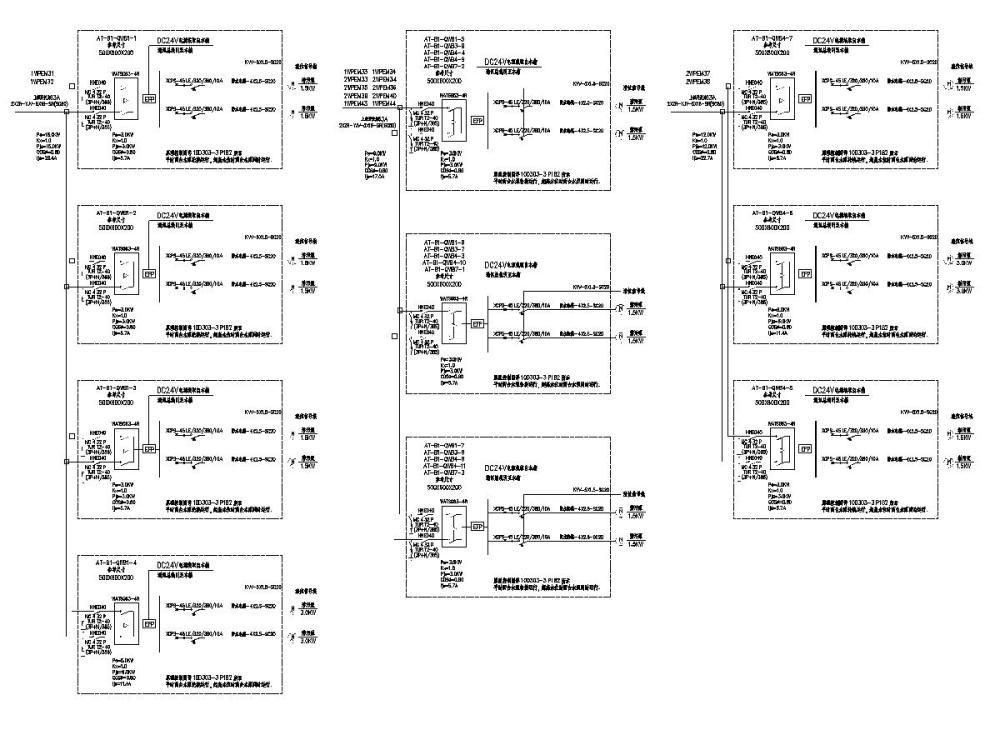

火灾自动报警系统图



火灾漏电报警系统图
综合布线系统图、闭路电视监控系统图



有线电视系统图、电子巡更系统图
门禁对讲系统图、汽车库管理系统图


变电所竖向干线图







以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 地下车库施工图纸 - 1
    地下车库施工图纸 - 1
  • 地下车库施工图纸 - 2
    地下车库施工图纸 - 2
  • 地下车库施工图纸 - 3
    地下车库施工图纸 - 3
  • 地下车库施工图纸 - 4
    地下车库施工图纸 - 4
  • 地下车库施工图纸 - 5
    地下车库施工图纸 - 5
  • 地下车库施工图纸 - 6
    地下车库施工图纸 - 6
  • 地下车库施工图纸 - 7
    地下车库施工图纸 - 7
  • 地下车库施工图纸 - 8
    地下车库施工图纸 - 8
  • 地下车库施工图纸 - 9
    地下车库施工图纸 - 9
  • 地下车库施工图纸 - 10
    地下车库施工图纸 - 10
  • 地下车库施工图纸 - 11
    地下车库施工图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
