5层框架结构教学实验实训楼结构施工CAD大样图

附件详情

冶金教学实验实训楼总面积为13904平方米，钢筋混凝土框架结构，基础形式为柱下独立基础，地上5层，局部6层，房屋主体总高度19.8m，局部高度24.5m，1层层高为4.2m，2~5层层高为3.9m，基本柱网6.6mX9.0m。

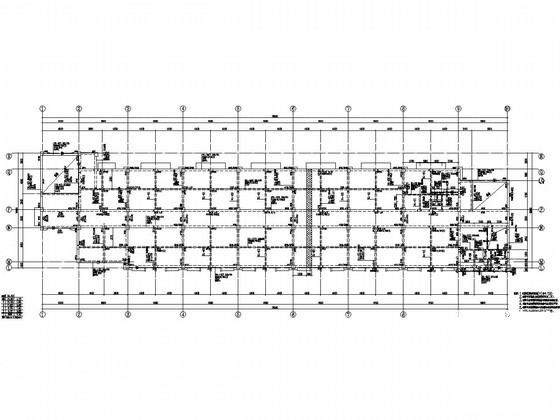

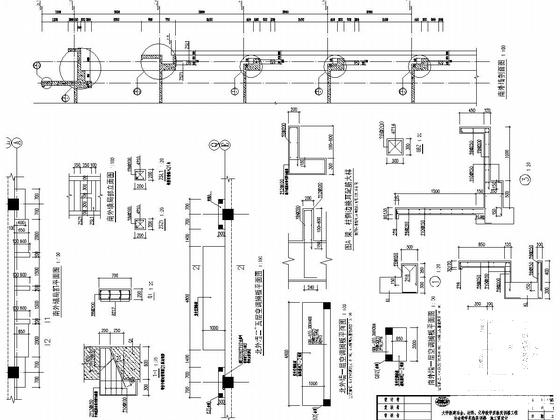

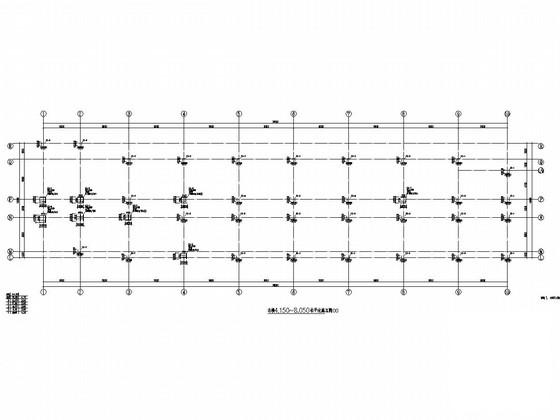

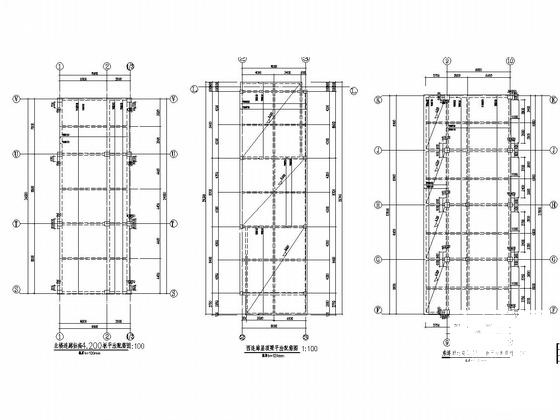

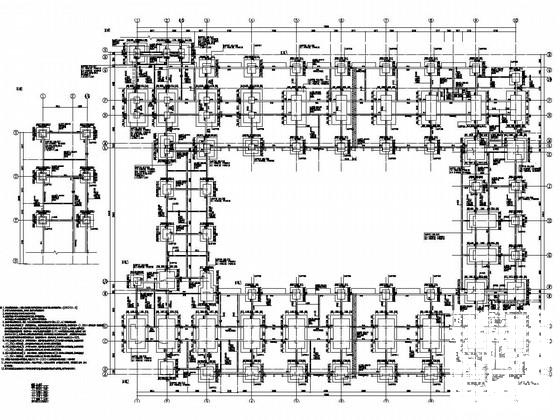

该资料包含： 结构设计说明 ，梁板柱配筋图，连廊注布置图，板配筋图，梁配筋图，楼梯图，节点大样图等共计49张图。
分享投稿时间：近几年8月。
