7层框架结构商务职业学校实训教学楼结构施工CAD大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目是广东商务职业学校实训教学楼项目,地上7层,地下1层,框架结构,总建筑面积为6634平方米,抗震设防烈度为7度,该项目采用冲孔灌注桩基础,基础设计等级为乙级。
结构专业该资料包含: 结构设计说明 ,梁平法说明,基础图及详图,柱定位图,各层梁板钢筋图,梯屋面梁、板钢筋图,人防地下室墙体平面图,天面水池结构图,楼梯图等共计28张图。

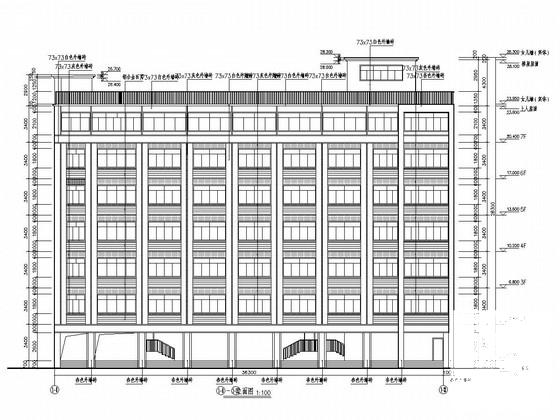

建筑专业该资料包含:建筑设计说明,建筑节能设计说明专篇,平面图,立面图,剖面图,楼梯及卫生间大样,门窗表,大样图等20张图。
总计48张图。

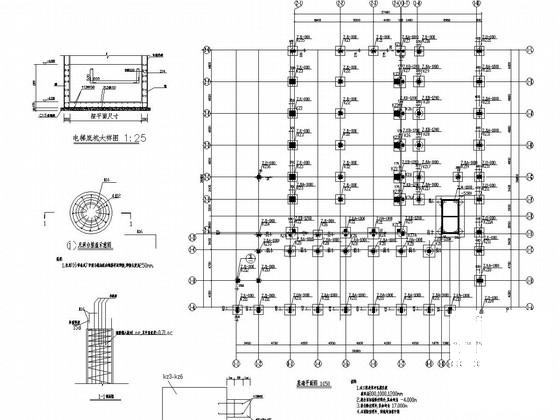

基础平面图

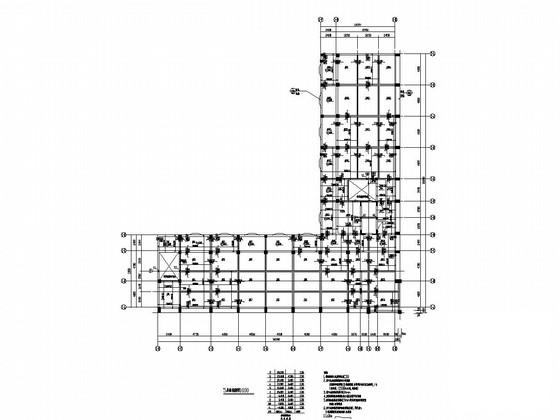

5层板钢筋图

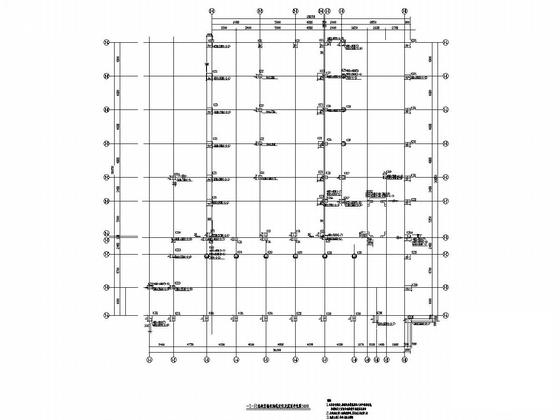

-1-8结构层墙柱轴线定位及截面变化图

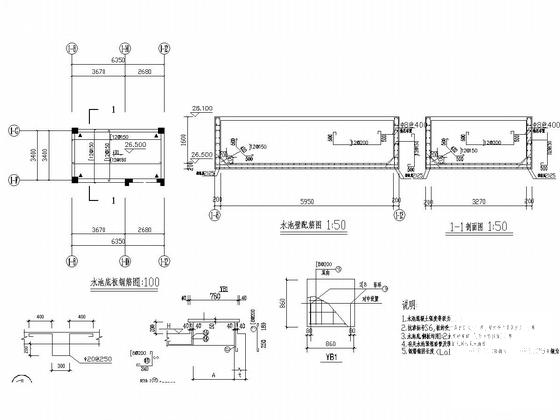

天面水池结构图

四层平面图

门窗表

楼梯及卫生间大样

5层梁钢筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 学校教学楼图 - 1
    学校教学楼图 - 1
  • 学校教学楼图 - 2
    学校教学楼图 - 2
  • 学校教学楼图 - 3
    学校教学楼图 - 3
  • 学校教学楼图 - 4
    学校教学楼图 - 4
  • 学校教学楼图 - 5
    学校教学楼图 - 5
  • 学校教学楼图 - 6
    学校教学楼图 - 6
  • 学校教学楼图 - 7
    学校教学楼图 - 7
以上是部分截图,请下载附件后查看完整高清内容
