6层高科技园工业厂房电气CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,三级
  • 接地方式:TN-S
  • 项目所在地:上海
  • 强电设计:供配电系统,电气照明
  • 弱电设计:火灾自动报警系统

概况:
本项目为上海某开发区高科技园A1地块工业厂房(三期)F1楼核心筒区域装饰工程(F1楼与F2楼为镜像关系)。环境特征:均为一般正常环境。
供电电源由原楼层公共区域配电箱引来,供电电压为交流三相五线制220/380V,工作零线和保安接地线必须严格分开,使用电压电力为三相380V,照明为单相220V。

设计范围:
空调配电及控制系统,照明配电系统,火灾自动报警系统。

部分图纸摘录:

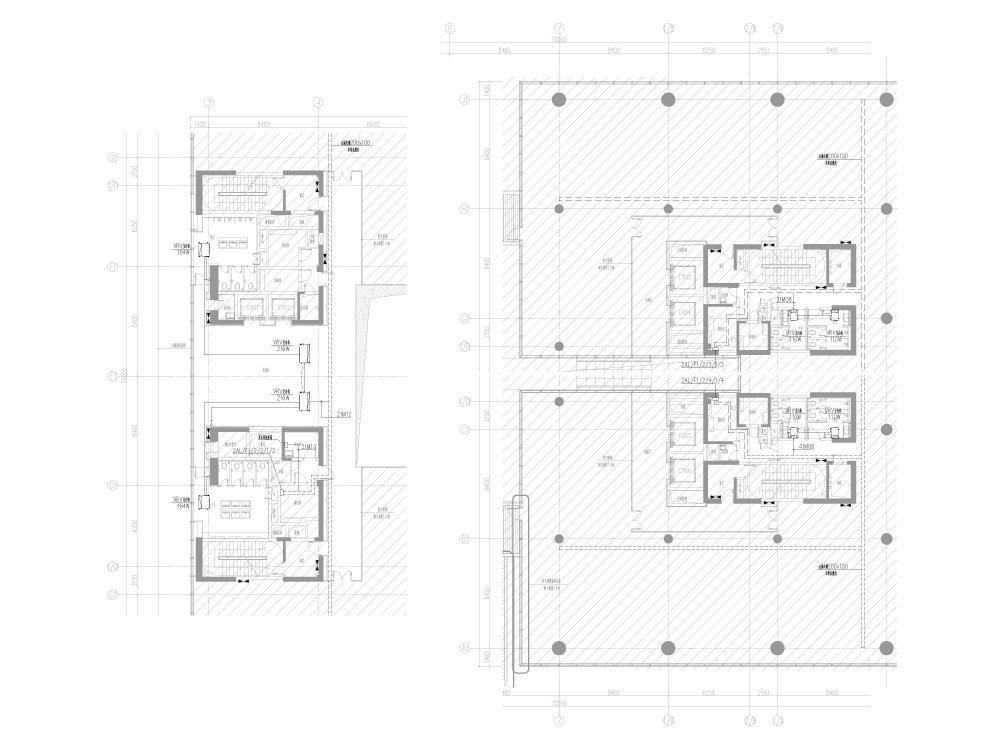

照明平面图

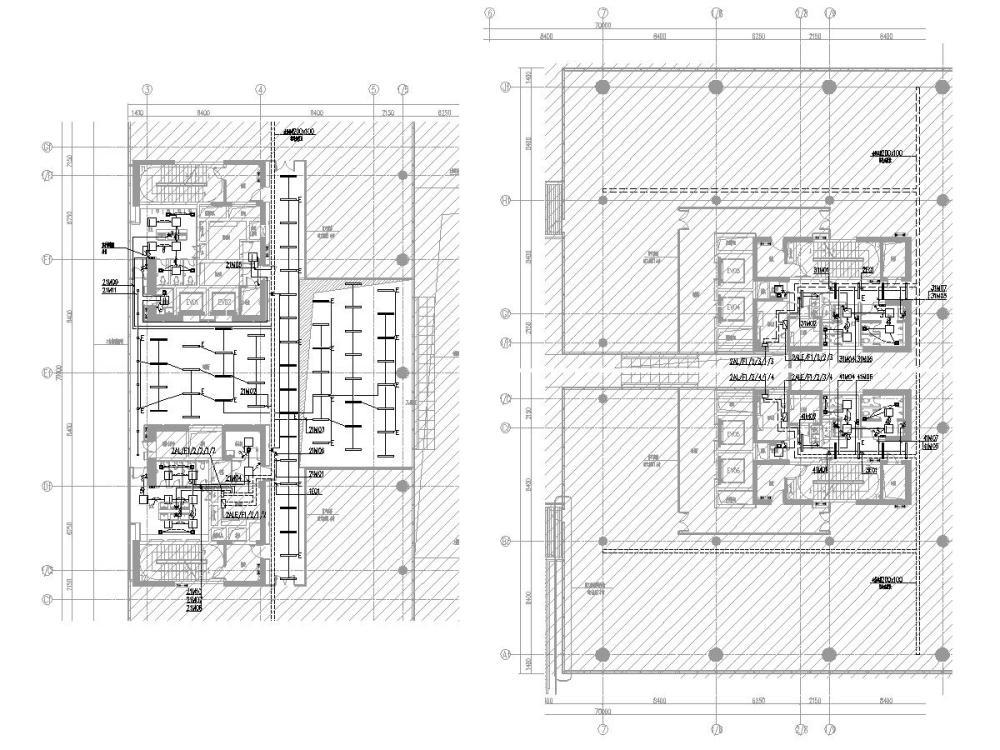

动力平面图


火灾自动报警平面图

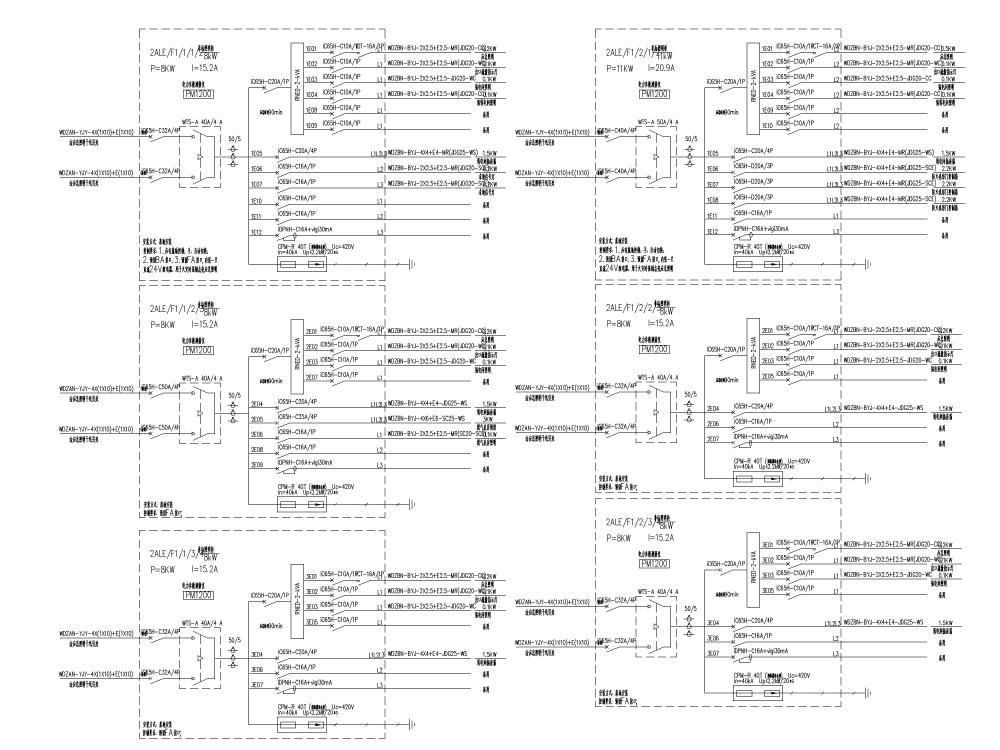

配电箱系统图

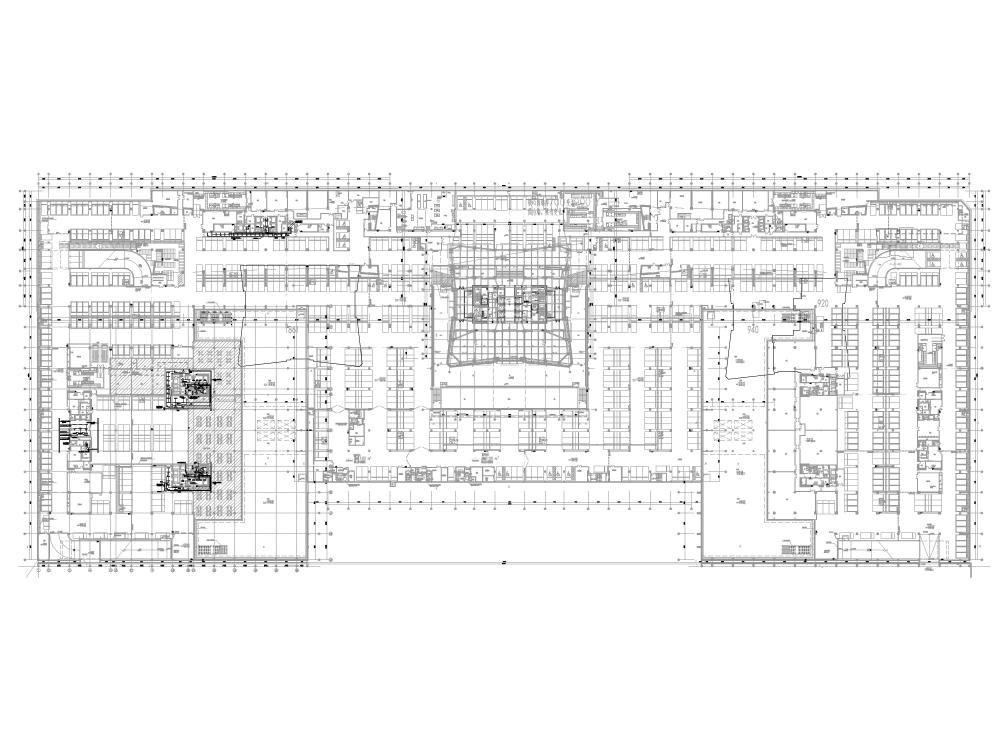

电气平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
