5层住宅水暖CAD施工大样图(首层为车库)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水

附件详情

该套图纸需要用天正给排水软件才能打开天正给排水7.5下载地址:破解版安装即可使用
一、设计参考资料: 1、《建筑给水排水设计规范》GB50015-近代。 2、《建筑设计防火规范》GBJ16-87(近代版)。 3、《民用 建筑设计防火 规范》GB50045-95 (版)。 4、《05系列建筑标准设计图集》 5、《给水排水制图标准》GB/T50106(近代版)。二、生活给排水系统: 1、生活用水由小区生活给水管网供给,本栋楼最高日用水量为30吨/日。排水管出户后接入化粪池后再排入市政排水管道。 2、标高:管道标高以米计,管径以毫米计,给水管标高为管中心,排水管标高为管内底。图中标高为建筑标高。排水管径为公称外径。 3、管材:给水管道采用PPR管,冷水管S4级,热熔连接,连接见258-260。排水管采用建筑排水PVC-U管,埋地排出及底层弯头为UPVC管。 4、水表根据甲方使用要求安装,水表井安装参见05S2-给21页 5、设备选用节水型,设备安装:脸盆普通安装参见05S1第30页;淋浴器安装见05S1第93页。坐便器安装见135页。其余未注明参见05S1-卫。卫生器具定位见单元大样图,给排水预留口位置参见给排水详图及图集05S1。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

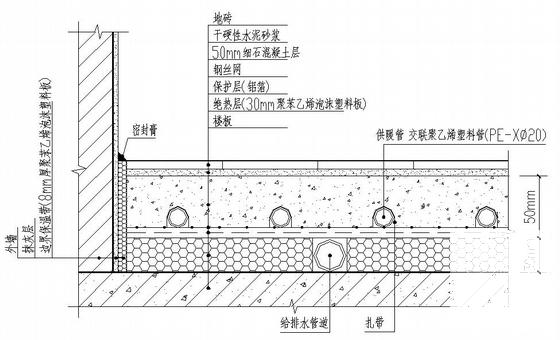

  • 5层住宅水暖CAD施工大样图(首层为车库) - 1
    第 1 张图

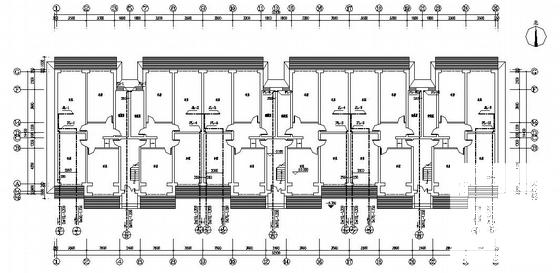

  • 5层住宅水暖CAD施工大样图(首层为车库) - 2
    第 2 张图

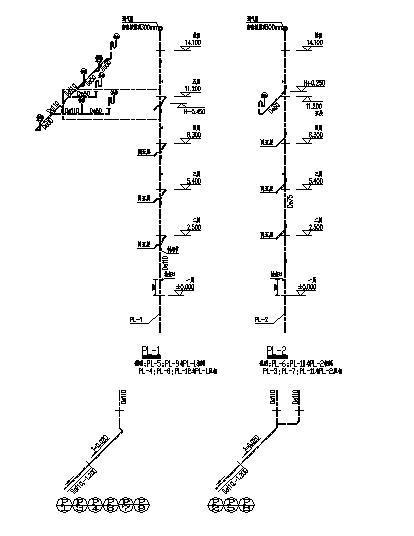

  • 5层住宅水暖CAD施工大样图(首层为车库) - 3
    第 3 张图

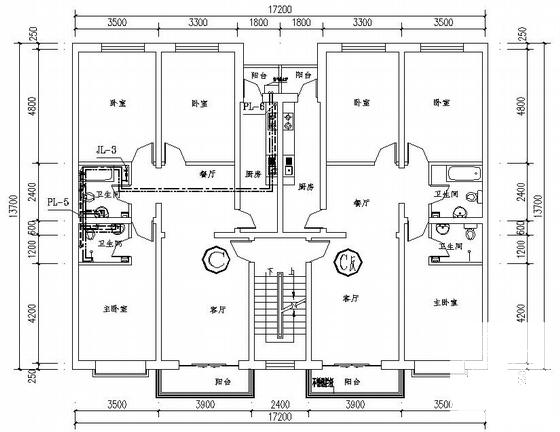

  • 5层住宅水暖CAD施工大样图(首层为车库) - 4
