多套高层住宅楼小区通风及防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:17层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:60张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防,其它
  • 送风方式:散流器送风
  • 项目所在地:福建

一、项目概要:
该项目位于福建省,是一个多套高层住宅小区建筑项目,地上17层,地下2层,建筑高度54.0m。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,防排烟系统原理图,防排烟风口安装示意图,风机安装大样图,通风平面图,人防通风设计说明及材料表、图例,人防通风原理图,战时通风平面图,平时通风平面图,人防口部大样图、剖面图,通风机房大样图等...

二、通风系统:
1. 住宅部份无外窗的卫生间、厨房设有机械排风系统,卫生间选用排气扇,厨房选用吸油烟机,通过“变压防串味防倒灌排气道”由屋面排出,排气扇和吸油烟机由业主自理。
2. 公共卫生间设有机械排风系统,排风量按换气次数12次/时计。
3.屋面电梯机房设有机械通风系统,通风量按换气次数10次/时。
4.配电室设有机械通风系统,排风量按换气次数15次/时...

三、防排烟系统:
防火措施: 通风风管在穿越防火分区、通风机房及重要的或火灾危险性大的房间隔墙均设防火阀。 防火阀与墙(板)间风管外表面包有厚度大于10cm不燃的保温材料做防火保护。通风管道穿越隔墙(板)缝隙应采用防火封堵材料封堵。防烟系统的管道、风口、阀门及配套的配件等均应采用不燃材料制作。防烟楼梯间及合用前室分别设置机械加压送风系统,防烟楼梯间隔两层设常开自垂式送风口一个,维持正压值50Pa。合用前室每层设加压送风口一个, 维持正压值25Pa...

图纸展示:

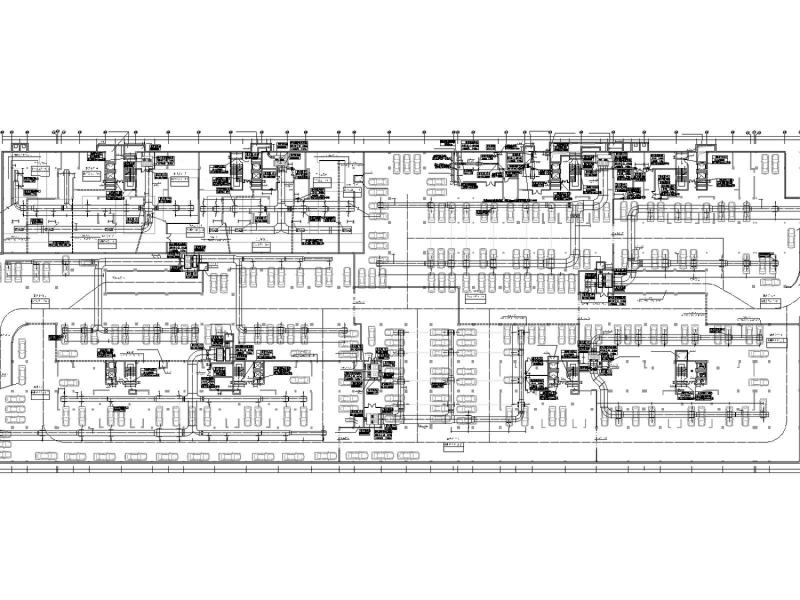

地下室一层平时通风平面图

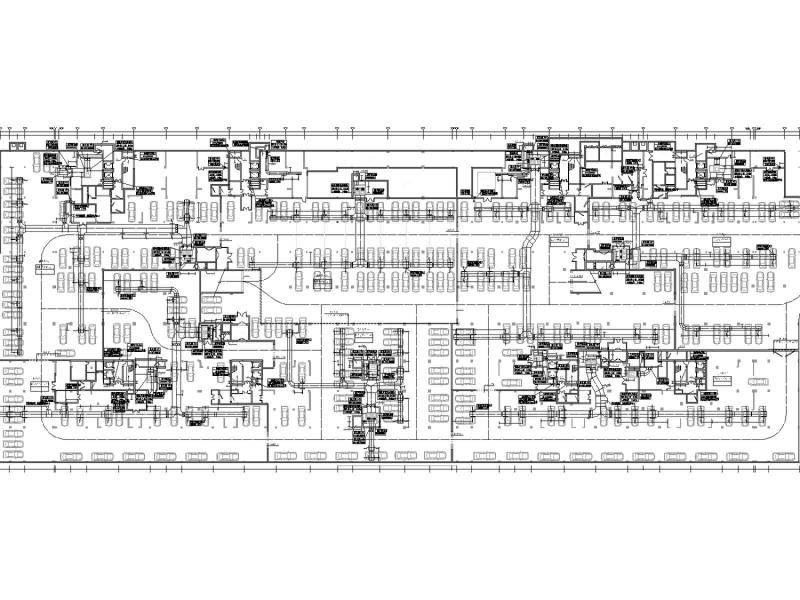

地下室二层平时通风平面图

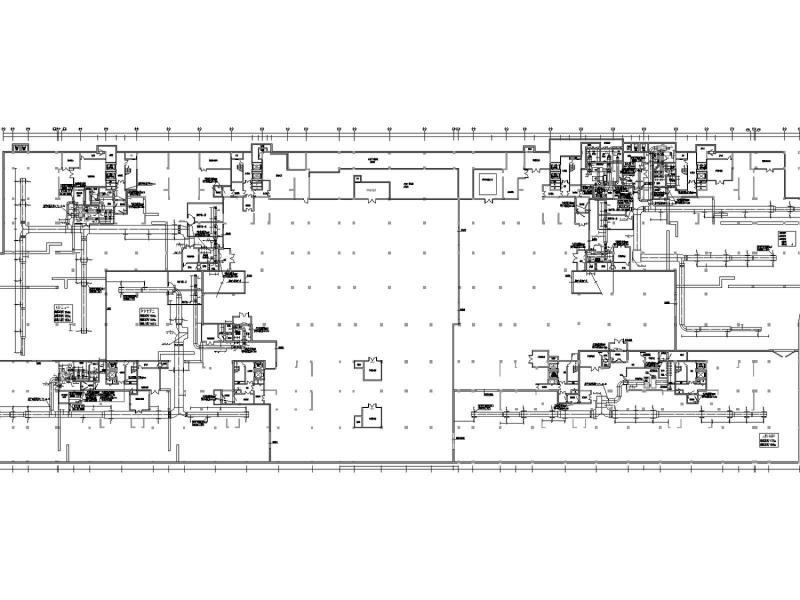

地下二层战时通风平面图

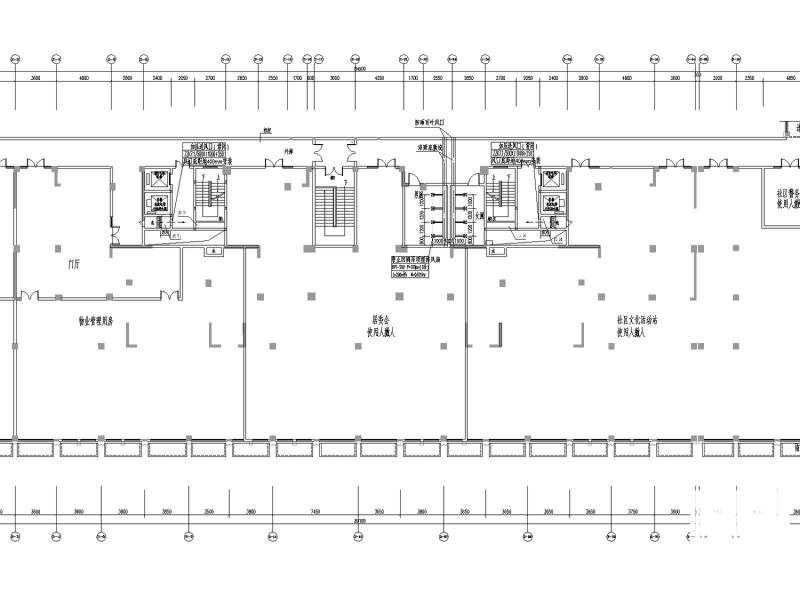

2#楼二层通风平面图

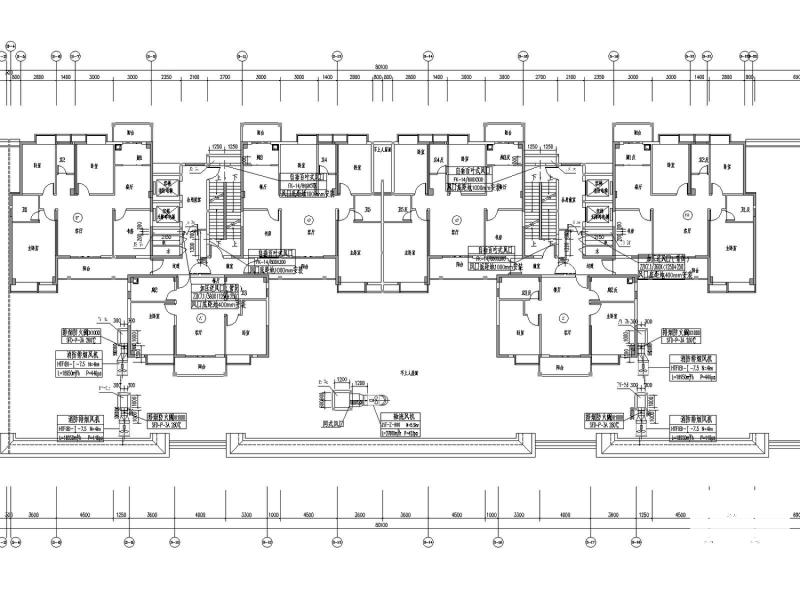

3#楼三层通风平面图
4#楼三层通风平面图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层小区设计 - 1
    高层小区设计 - 1
  • 高层小区设计 - 2
    高层小区设计 - 2
  • 高层小区设计 - 3
    高层小区设计 - 3
  • 高层小区设计 - 4
    高层小区设计 - 4
  • 高层小区设计 - 5
    高层小区设计 - 5
  • 高层小区设计 - 6
    高层小区设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
