4352平米多层住宅楼地板采暖及厨卫通风系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4352.7平方米
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:陕西

附件详情

  • 地板辐射采暖设计说明
  • 地板辐射采暖设计说明
  • 地下室采暖组合平面图

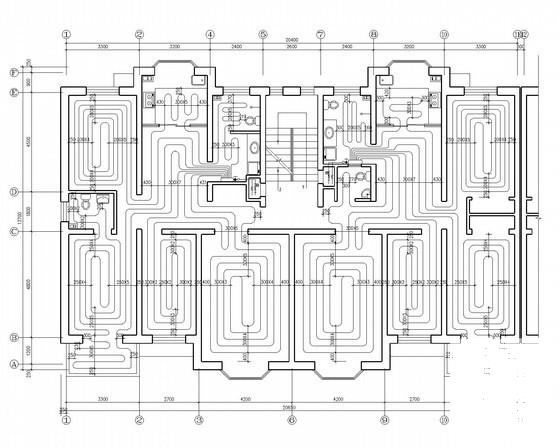

  • 一至五层采暖平面图
  • 采暖系统透视图

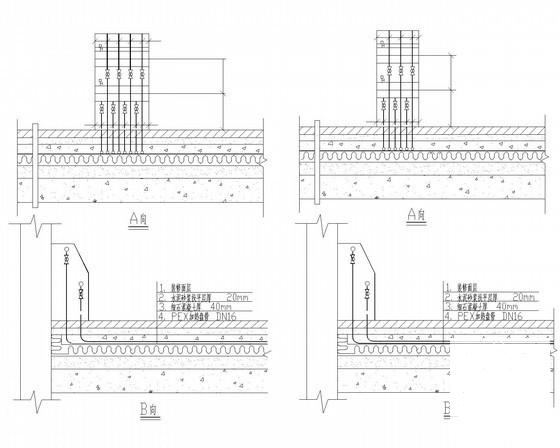

  • 集配器安装示意图
  • ...

附件详情

一、项目概要:
项目位于陕西省,总建筑面积4352.7m2,工程设计包括以下内容:低温地板辐射采暖系统、厨卫通风系统、居室空调...
二、采暖工程:
1.地板辐射采暖设计供回水温度60/50度。
2.地板辐射采暖加热盘管全部采用PPR管...
三、厨卫系统:
1.该项目通风设计包括卫生间通风,厨房操作间通风设计。卫生间和厨房通风方式均为自然进风,机械排风。
2.该项目中厨房已设置防回流构造的排气通气道...

图纸共7张。

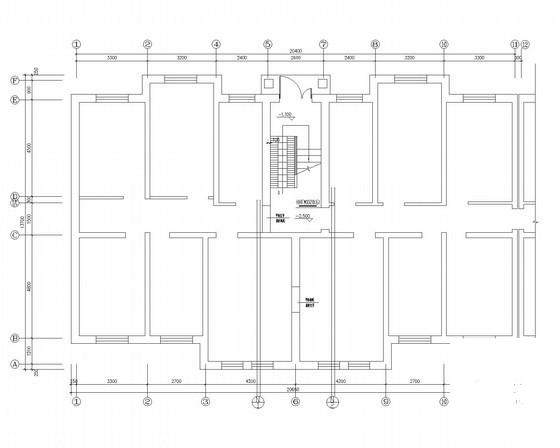

地下室采暖组合平面图

透视图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 多层住宅设计图纸 - 1
    多层住宅设计图纸 - 1
  • 多层住宅设计图纸 - 2
    多层住宅设计图纸 - 2
  • 多层住宅设计图纸 - 3
    多层住宅设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
