多层电影院空调通风及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:娱乐,其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,同程式,异程式,闭式
  • 送风方式:散流器送风,其他
  • 节点大样:水箱,集分水器,水泵,风机盘管,制冷机组,空气处理机组,管道支吊架
  • 特殊系统:风冷热泵
  • 项目所在地:湖北

一、项目概要:
该项目位于湖北省,是一个多层电影院建筑项目,地上5层。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,电影院空调水系统原理图,空调、通风、防排烟平面图,空调空调水系统平面图,吊顶机组、风盘水管接管大样,卧柜式空调机组水管接管大样,风管干管与支管接法大样,吊装空调机组安装剖面示意,排烟风机安装剖面图,补风风机安装剖面图,排烟风机安装剖面图等...

二、空调系统:
1.冷热源:采用风冷模块机组...
2.风系统:采用卧柜式空调机组,吊顶式空调机组...
3.水系统:采用一次泵、闭式机械循环。水平同程、竖向异程...

三、 通风防排烟 系统:
1、卫生间采用机械通风,换气次数按10次/h计算。
2、影院大厅不满足自然排烟条件,设机械排烟系统,由于其层高大于6m,不划分防烟分区,排烟口风口选用单层百叶风口,排烟口离该防烟分区最不利点的距离不超过30m。系统排烟量按60m3/(m2.h)计算。排烟风机设在屋顶平面。排烟风机选用耐高温的消防专用风机,补风机选用低噪声混流风机。排烟风机入口处设280°C电动常闭排烟防火阀。
3、每个电影放映厅设一套排烟系统,一、二、九号厅设置机械补风系统,排烟及补风口均采用单层百叶风口,系统排烟量按13次/h的换气次数计算,排烟补风量不小于排烟量的50%。风机均设于屋顶平面,排烟风机入口处280℃的电动常闭排烟防火阀...

图纸展示:

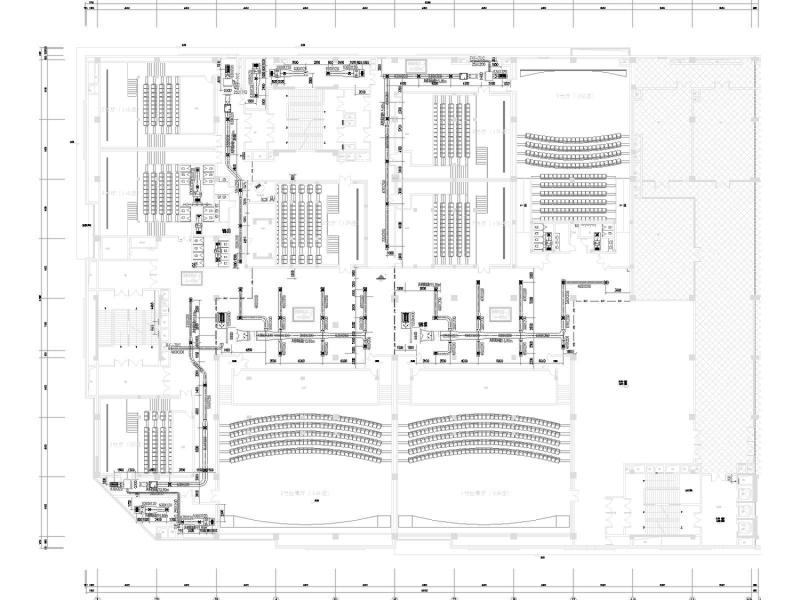

三层局部空调、通风、防排烟平面图

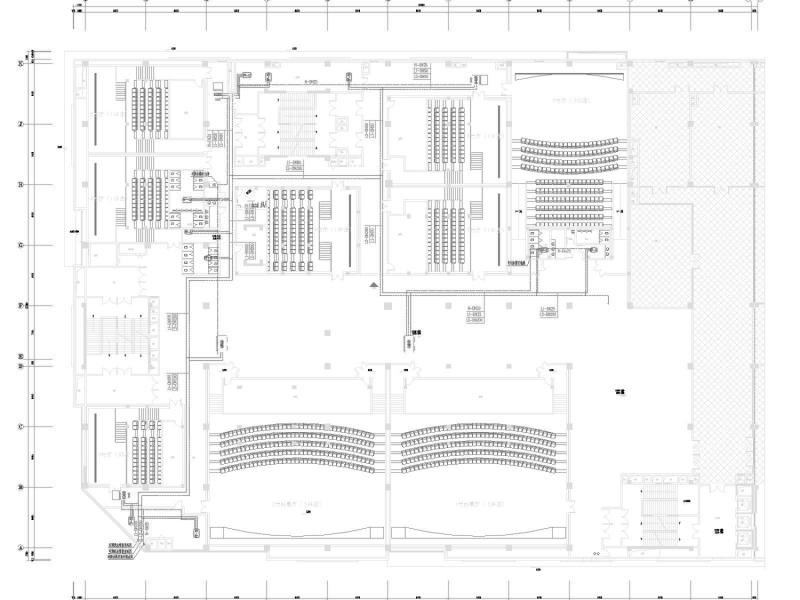

三层局部空调水系统平面图

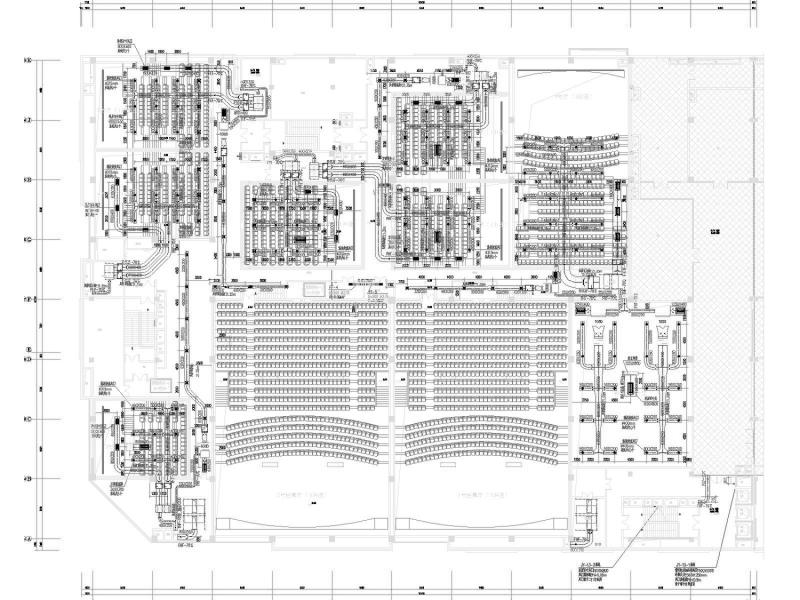

四层局部空调、通风、防排烟平面图

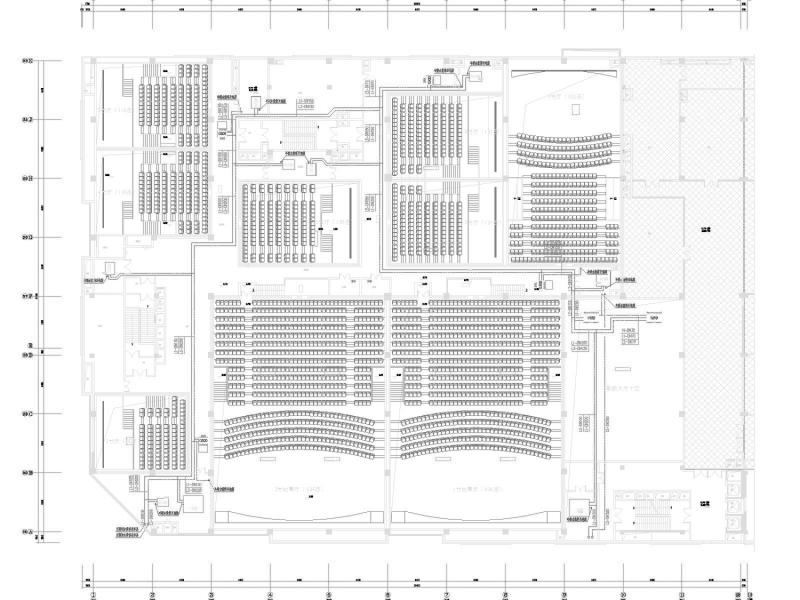

四层局部空调空调水系统平面图
