36000平米2层连锁便利超市空调通风系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:36000平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风

附件详情

  • 设计施工说明
  • 主要材料表
  • 空调水系统末端流程图
  • 空调通风平面图
  • 地下层空调通风平面图
  • 机房详图
  • ......

附件详情

一、项目概要:
该项目由2个多层建筑组成,其地下层互为连通,为卖场和汽车库,地上二层,总建筑面积:36000m2,建筑高度8.1m......
二、空调系统:
1.小空间均采用VRV空调室内机加新风系统;新风采用全热交换技术。
2.一楼及地下超市采用全空气系统,上送上回,过渡季节采用全新风设计。
3.空调水系统采用同程式二管制水系统......
三、通风排烟系统:
1.地下汽车库设机械排风兼排烟系统,自然进风,换气次数为6次/时。
2.地下泵房设机械排风、进风系统,送、排风量为2800m/h。
3.门至出口超过20米的封闭内走道设置机械排烟系统......

图纸共25张。

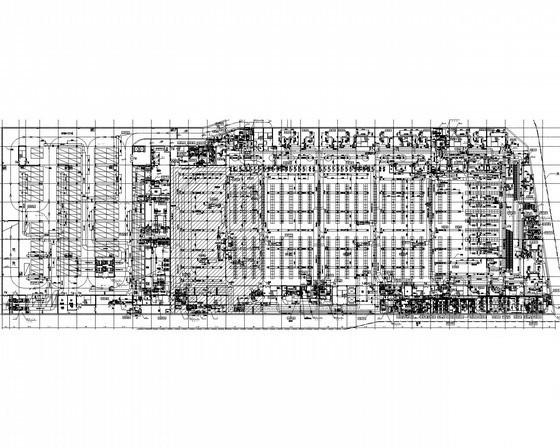

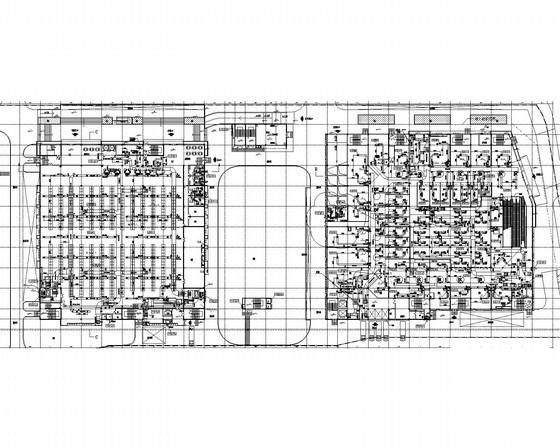

空调通风平面图

空调水系统末端流程图

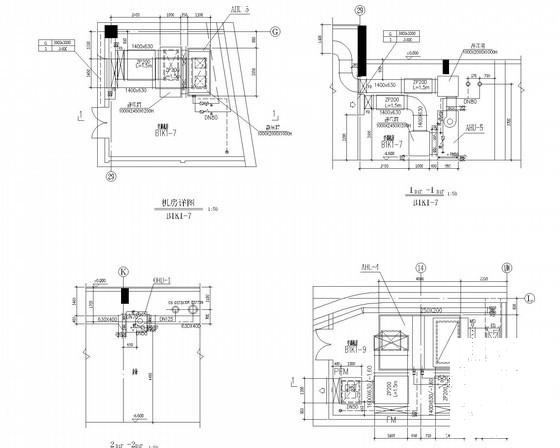

机房详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 超市空调设计 - 1
    超市空调设计 - 1
  • 超市空调设计 - 2
    超市空调设计 - 2
  • 超市空调设计 - 3
    超市空调设计 - 3
  • 超市空调设计 - 4
    超市空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
