24000平米大型仓储式超市空调通风排烟系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑设计面积:24000平方米
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组

附件详情

一、项目概要:
该项目为某大型仓储式超市,总建筑面积为24000m2;其中空调面积约14800m2....
二、冷热源:
夏季冷源选用两台CVHE-420水冷离心机组...
三、空调系统:
过渡季节可全开新风阀,关闭回风阀,采用全新风形式,空调季节新风量为总风量的20%...
四、排烟系统:
1.大卖场上空设置12台HTF-10#双速高温排烟风机。
2.柜式空调器进出空调机房及风管穿越防火墙处均设置了70°C动作防火阀...

图纸共11张。

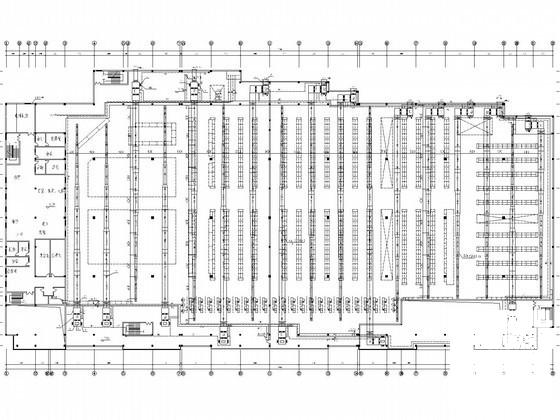

夹层空调平面图

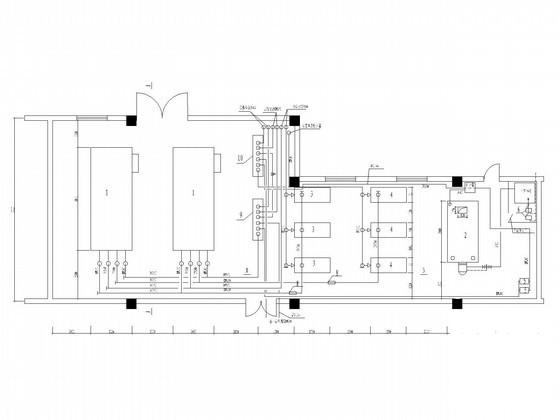

冷冻机房平面图

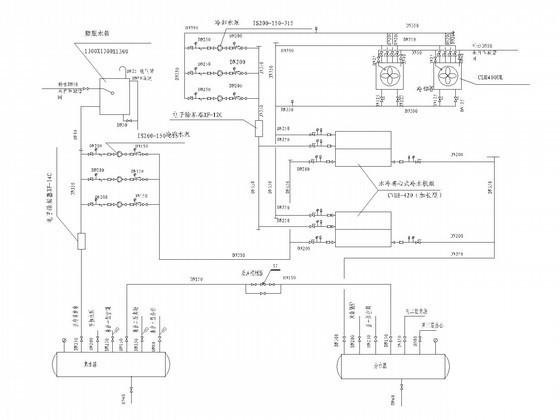

冷冻站水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 仓储式超市设计 - 1
    仓储式超市设计 - 1
  • 仓储式超市设计 - 2
    仓储式超市设计 - 2
  • 仓储式超市设计 - 3
    仓储式超市设计 - 3

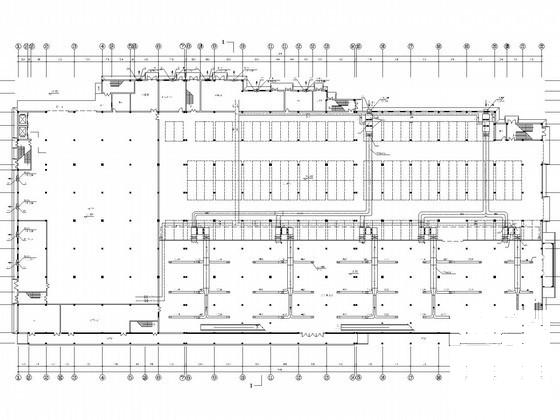

  • 仓储式超市设计 - 4
    仓储式超市设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
仓储式超市设计下载
