27800平米6层物流厂房空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:27800平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

一、项目概要:

该项目位于浙江省,是一个多层物流厂房建筑,地上6层,总建筑面积约27800平米。图纸内容包含设计及施工说明,主要设备材料表及图例,空调通风平面图,制冷剂管道平面图,空调水管平面图,空调、排风、排烟、除湿平面图等...

二、空调系统:

1.冷热源:采用水冷螺杆冷水机组,多联机(热泵型)...

2.风系统:采用风机盘管加新风系统...

3.水系统:采用一次泵变流量系统,设置三台冷冻水循环水泵...

三、 通风防排烟 系统:

1.通风系统:卫生间、弱电间设置机械排风系统,选用天花板管道式换气扇,排气扇自带止回阀,安装于房间吊顶内。叉车充电间设置机械排风系统,选用防爆型低噪声轴流风机一台,风机安装在房间外墙上,风机开关设置在该房间外便于操作的地方空压站设置机械排风系统,选用低噪声轴流风机一台,风机安装在房间外墙上。一至四层所有公共卫生间、三层休息室内小卫生间均设置平时排风系统,选用天花板管道式换气扇一台,安装于吊顶内...

2.防排烟系统:分拣工房及其设备夹层、高架库建筑面积大于300m2,均采用自然排烟方式入库区、出库拆盘区建筑面积大于300m2,均采用自然开窗排烟方式,开窗面积大于其建筑面积的2%,外窗距离最远点≤30m。所有的封闭楼梯间均设置可开启的外窗进行自然排烟,开启外窗总面积之和≥2平米,满足要求...

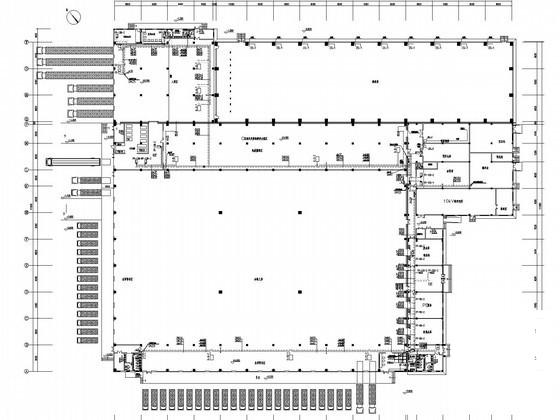

二层空调、排风、除湿平面图

一层空调水管平面图

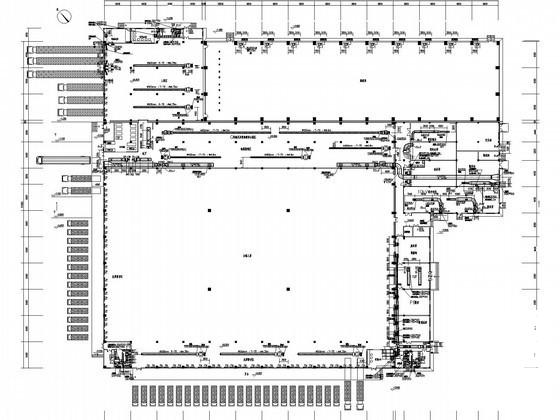

一层空调、通风平面图

一层空调、通风平面图

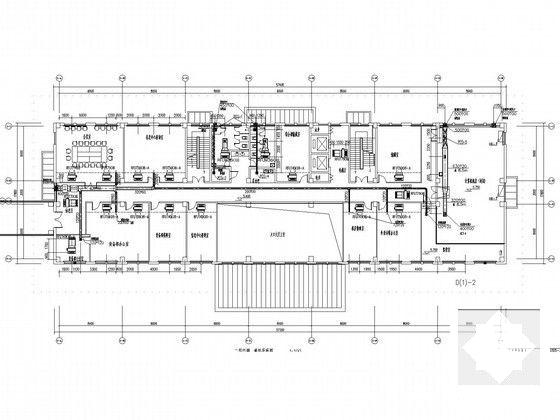

二层空调、通风平面图

二层空调、通风平面图

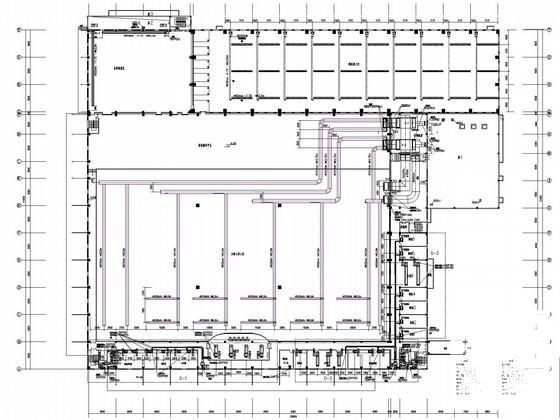

二层空调水管、冷媒管平面图

二层空调水管、冷媒管平面图

二层制冷剂管道平面图

二层制冷剂管道平面图

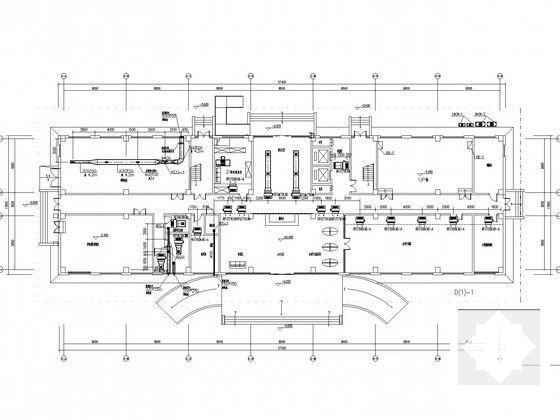

一层制冷剂管道平面图
