3层文化体育中心空调通风及采暖系统设计施工CAD图纸

附件详情

一、项目概要：

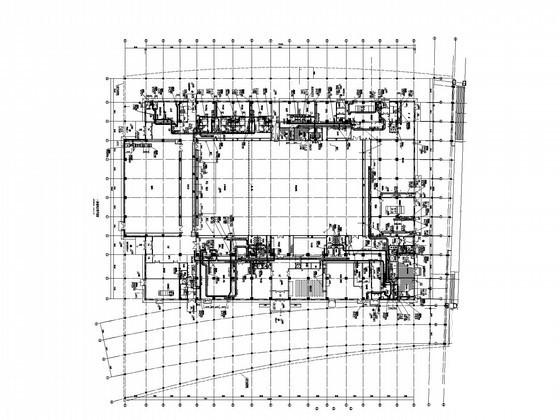

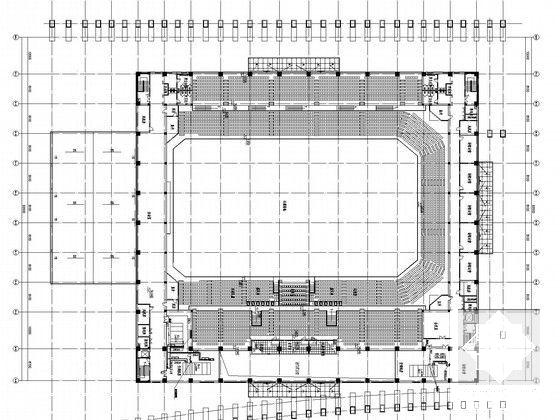

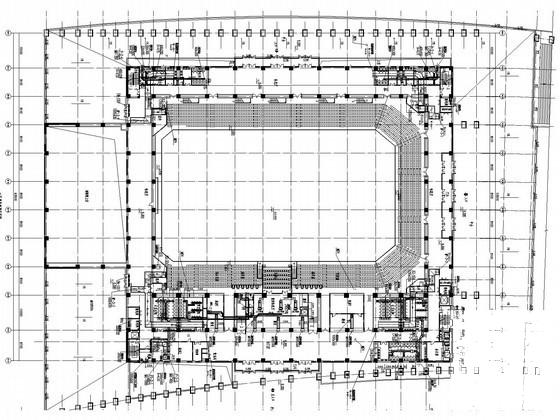

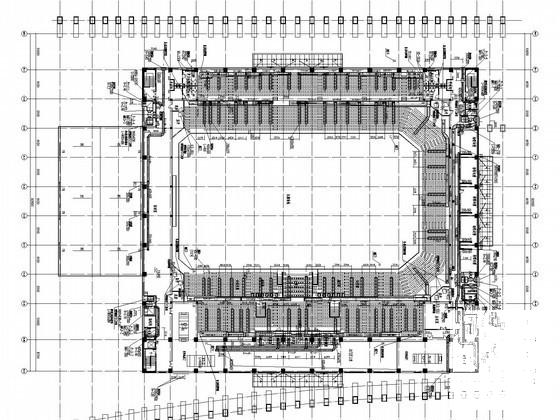

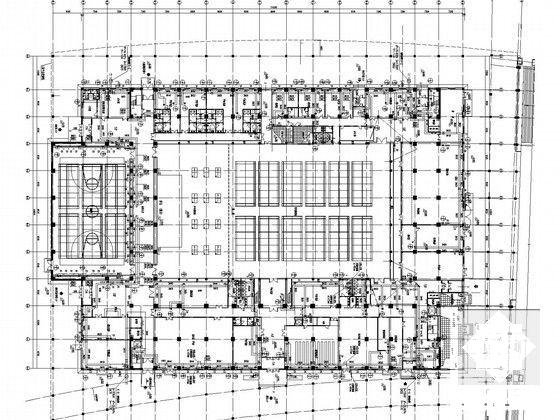

该项目位于西藏藏族自治区，是一个去文化体育中心建筑，地上3层，建筑面积18991平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，通风空调平面图，空调回风平面图，风管 平面布置图 ，屋顶通风平面图，空调水管平面图，空调系统供回水立管图，屋顶风机安装示意图，空调系统控制原理图，空调机房风管详图，采暖平面图，采暖系统图等...

二、空调系统：

1.冷热源：采用一级直接蒸发式集中空调机组...

2.风系统：采用全空气系统，风冷分体空调...

三、 通风防排烟 系统：

1.通风系统：水泵房，淋浴间，变电站，卫生间，电视转播机房，器械室等采用机械通风系统，换气次数分别为5、6、8、10、6、4次/h，办公室、平时用房等房间设置新风换气系统...

2.防排烟系统：地上一层内走道设机械排烟系统，地上三层内走道设机械排烟系统，排烟口平时关闭；当火灾发生时，由 火灾自动报警系统 自动或人员手动打开排烟口,连锁启动排烟风机，排烟风机前设280℃排烟防火阀，当烟气温度达到280℃防火阀熔断关闭连锁关闭排烟风机。地上有外窗房间采用自然排烟。比赛大厅设机械排烟系统，平时通风...

四、采暖系统：

本建筑物内除比赛大厅外其余房间设散热器采暖系统。该项目采暖热媒为新建换热站提供的75/50°C热水。本建筑物共设4个采暖入口。R-A,C,D为中供中回异程式系统,R-B为中供中回同程式系统,采暖系统在最高点设型自动排气阀，最低点加放水阀。采暖系统在每根立管底层散热器回水支管上（截止阀前）加三通丝堵放水...
