4层生产厂房空调通风防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 项目所在地:江苏

附件详情

一、项目概要:
本建筑位于江苏省为生产厂房,钢筋砼框架结构,四层,建筑总高度为15米...
二、冷热源:
空调冷源采用7℃/12℃冷冻水,由动力站房供给; 空调热源采用60℃/50℃热水,热水由蒸汽板换系统提供...
三、空调系统:
1.生产辅助区采用风机盘管+新风系统。新风采用独立新风机组处理后送入房间。
2.生产区域洁净室采用独立新风+循环空调机组系统...
四、通风系统:
1.辅助动力设施房间和更衣室换气次数为4~10次/h;卫生间换气次数10~15次/h。
2.该项目涉及到的工艺排风有一般热排风、酸碱排风、有机排风和硅烷燃烧尾气排风...
五、防排烟系统:
1.对面积大于300平米的房间、长度大于20米的走道,如不具备自然排烟条件,设计了机械排烟,排烟风量大于每平米60CMH。
2.补风量不低于排烟量的50%...

图纸共53张。

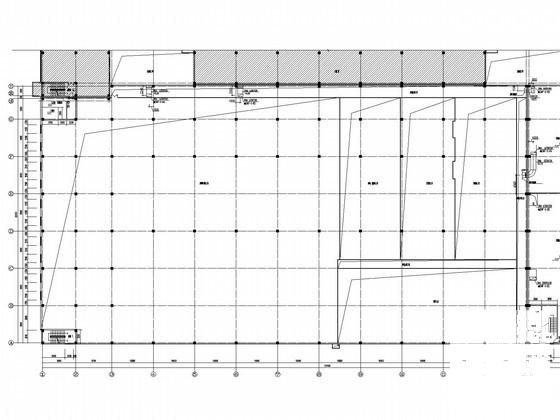

防排烟平面图

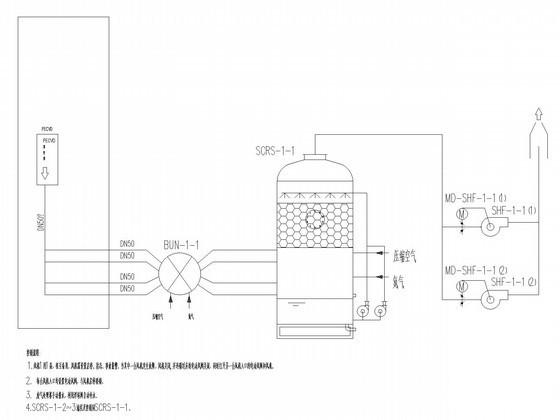

工艺排风流程图

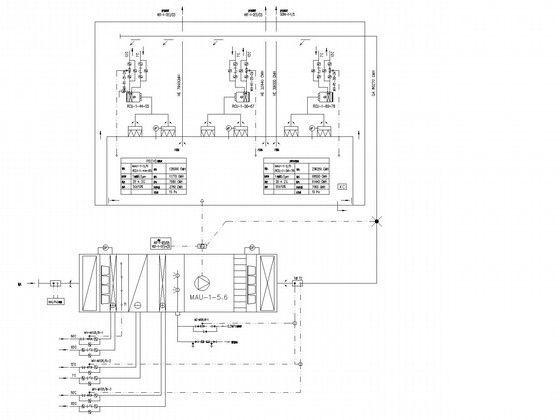

空调原理图

冷凝水平面图

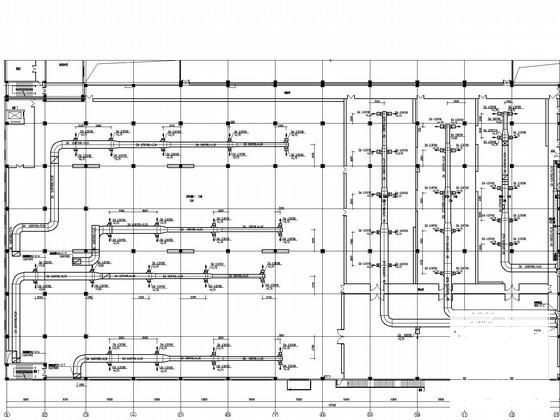

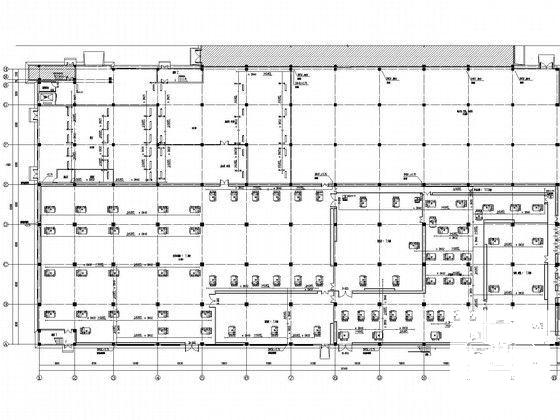

通风设备布置平面图

空调水管系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 生产厂房防排烟 - 1
    生产厂房防排烟 - 1
  • 生产厂房防排烟 - 2
    生产厂房防排烟 - 2
  • 生产厂房防排烟 - 3
    生产厂房防排烟 - 3
  • 生产厂房防排烟 - 4
    生产厂房防排烟 - 4
  • 生产厂房防排烟 - 5
    生产厂房防排烟 - 5
  • 生产厂房防排烟 - 6
    生产厂房防排烟 - 6
  • 生产厂房防排烟 - 7
    生产厂房防排烟 - 7
以上是部分截图,请下载附件后查看完整高清内容
