地下室消防及人防通风设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 参考图纸：12张
- 设计内容：通风, 防排烟, 人防
- 节点大样：管道支吊架
- 项目所在地：浙江
附件详情
- 通风防排烟 设计施工说明
- 战时通风设计施工说明
- 设备材料表
- 通风系统大样图
- 战时人防通风 系统原理图
- 发电机房平战通风平面图
- 人防进排风系统详图
- 地下室平时通风平面图
- 地下室战时通风平面图
附件详情
稿件为浙江某地下室消防及人防通风设计施工图纸；本人防工程设于建筑物地下一层,平时为车库,战时为 6 级二等人员掩蔽所，防护单元掩蔽人数为 6424 人。6级二等人员掩蔽所各防护单元战时设置清洁式通风，滤毒式通风和隔绝式通风。
图纸共12张。

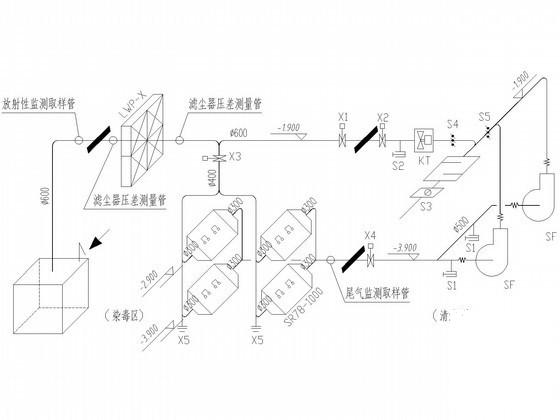

战时进风系统原理图

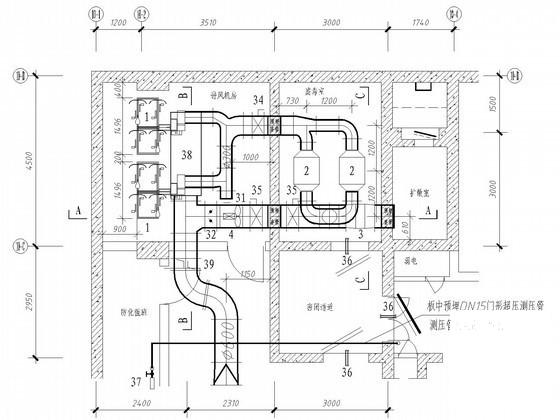

人防进风口部大样图

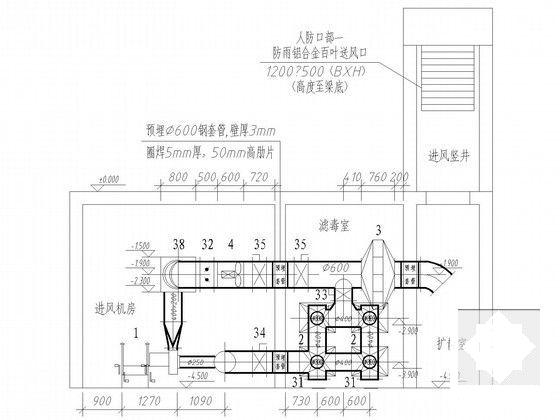

进风系统剖面图

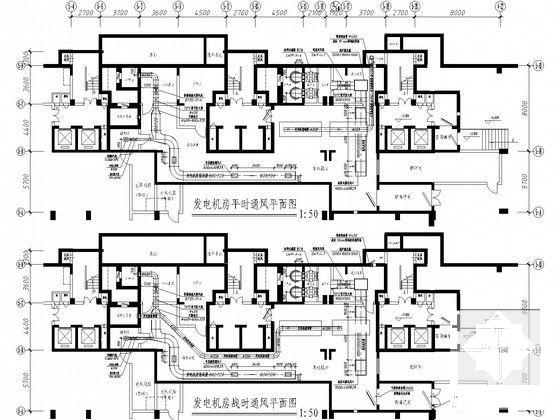

发电机房平战通风平面图
人防超压测压装置安装大样图
吸顶式排气扇软管联接
通风系统大样图
地下室消防人防部分通风平面图

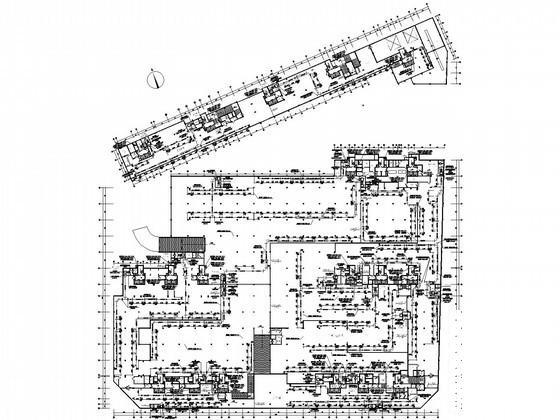

某地下室消防人防通风平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
人防地下室通风设计 - 1 -
人防地下室通风设计 - 2 -
人防地下室通风设计 - 3 -
人防地下室通风设计 - 4 -
人防地下室通风设计 - 5 -
人防地下室通风设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：1.65 MB
- 收藏次数：0
-
文件名称：
附件-995858576788597788679.rar
