168348平米高层住宅小区通风防排烟施工CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑设计面积：168347.71平方米
- 参考图纸：50-80张张
- 设计年代：近代
- 设计内容：通风
附件详情
- 资料目录
- 设计及施工说明
- 加压送风系统图
- 主要设备材料表

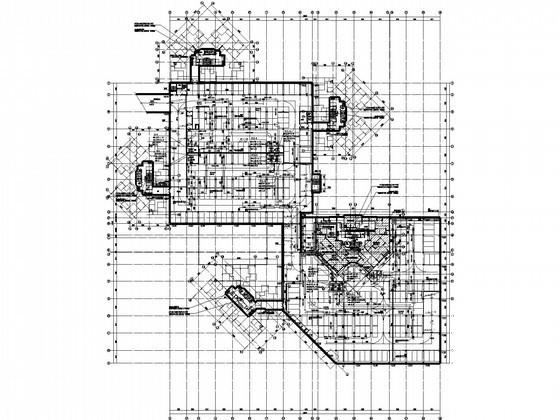

- 地下车库通风平图
- 通风平面图
- 屋顶层通风平面图
附件详情
稿件为重庆某一类高层住宅小区通风防排烟设计施工图纸；共7栋住宅，总建筑面积约为168347.71m2，地下3层，地上32层，建筑高96m。
设计内容：7栋住宅及地下室通风防排烟设计。
，图纸共54张。

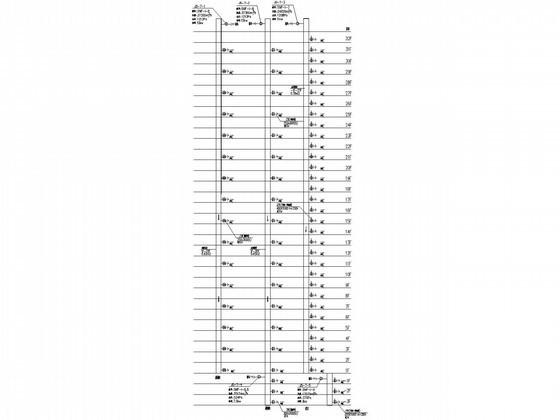

加压送风系统图

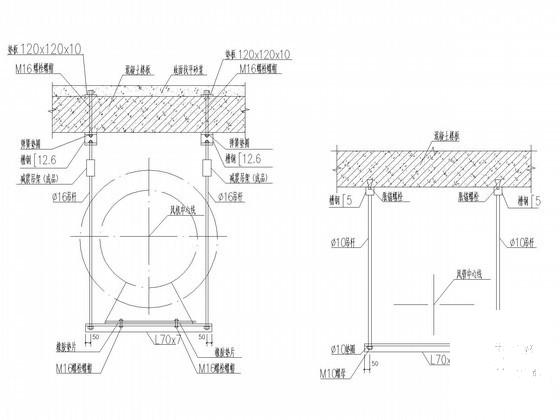

风机吊装安装示意图

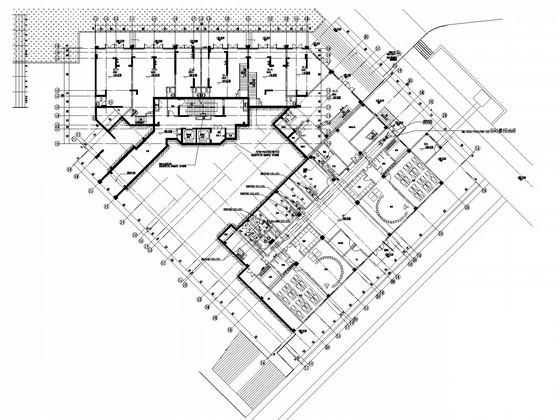

7#楼通风平面图
