29800平米客运中心空调通风设计施工CAD图纸

  • 建筑类别:商业建筑,交通建筑
  • 建筑类型:多层建筑
  • 建筑设计面积:29800平方米
  • 建筑高度:18m
  • 地上楼层:4
  • 地下楼层:1
  • 地下室:其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,防火排烟
  • 附件设计说明:无
  • 空调系统:低温送风,变制冷剂流量多联分体式
  • 冷热源:风冷热泵
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

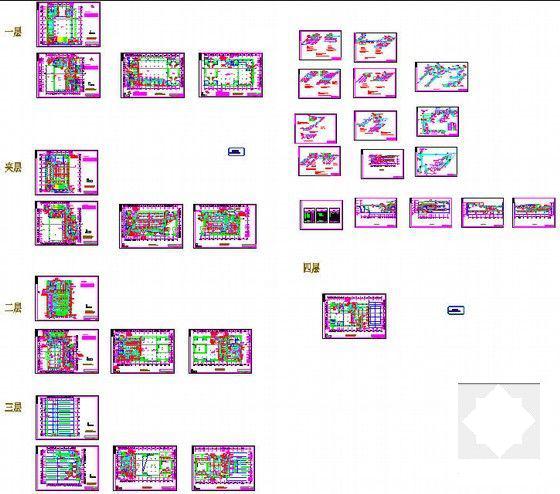

  • 资料目录
  • 空调平面图
  • 组合空调机风道系统图
  • 建筑剖面图
  • 空调水系统原理图

附件详情

此稿件为浙江某客运中心客运大楼空调通风设计施工图;该客运中心为城市地标建筑,建设等级为一级车站,主要建设内容为客运大楼、综合楼和汽车修理、加油站、车辆检测等辅助用房,总建筑面积47280平方米,其中客运大楼29800平方米。地上4层,地下一层。
设计内容:该客运大楼的空调通风及防排烟系统设计。

,图纸共33张。(资料缺失设计说明,材料表,地下室等内容)

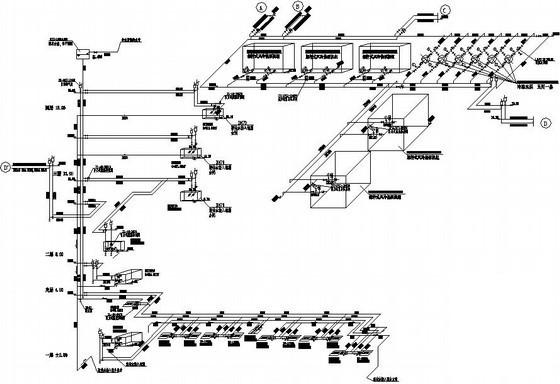

空调系统原理图

建筑剖面图

客运中心空调通风设计施工图

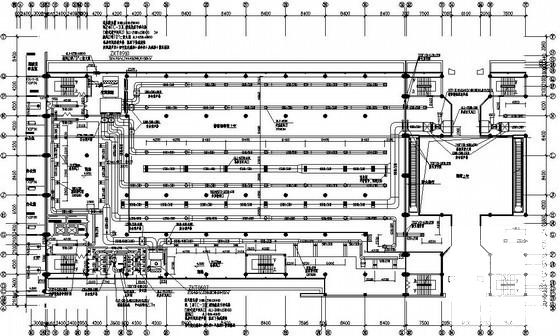

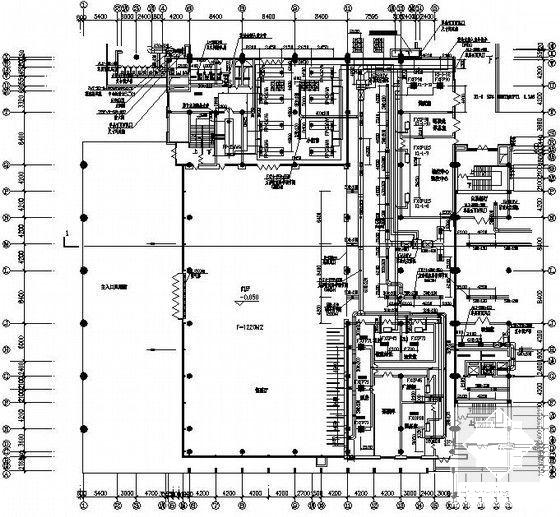

空调平面

组合空调机风道系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 29800平米客运中心空调通风设计施工CAD图纸 - 1
    第 1 张图
  • 29800平米客运中心空调通风设计施工CAD图纸 - 2
    第 2 张图
  • 29800平米客运中心空调通风设计施工CAD图纸 - 3
    第 3 张图
  • 29800平米客运中心空调通风设计施工CAD图纸 - 4
    第 4 张图
  • 29800平米客运中心空调通风设计施工CAD图纸 - 5
    第 5 张图
  • 29800平米客运中心空调通风设计施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
